Analog Devices Inc. EVAL-ADPL74101-AZ Evaluierungsboard
Das Analog Devices EVAL-ADPL74101-AZ Evaluierungsboard enthält den ADPL74101 100-V-Synchronabwärtsregler. Das ADPL74101 zeichnet sich durch einen niedrigen IQ, eine programmierbare/synchronisierbare Schaltfrequenz von bis zu 1 MHz, eine Frequenzspreizung und ein kleines 28-Pin-QFN-Gehäuse (4 mm x 5 mm) aus. Diese Funktionen ermöglichen eine große Auswahl von Applikationen, einschließlich industrieller, militärischer, medizinischer und Telekommunikationssysteme.
Das EVAL-ADPL74101-AZ wird mit einem Eingangsspannungsbereich von 16 V bis 72 V betrieben und erzeugt einen Ausgang von 12 V, 15 A. Der ADPL74101 hat eine Spannungsreferenz mit hoher Genauigkeit, die eine Ausgangsspannung mit einer Toleranz von weniger als 2 % im Vollbetrieb erzeugen kann. Das EVAL-ADPL74101-AZ verwendet eine Schaltfrequenz von 300 kHz, um einen kleine und effiziente Schaltung zu ermöglichen. Der Wandler erreicht mit einer Last von 15 A im Vollbetrieb VIN einen Spitzenwirkungsgrad von über 94 %.
Durch die Modifikation dieses Boards ist eine einfache Regelung der Ausgangsspannungen von 0,8 V bis 60 V möglich. Die Ingenieure haben die Evaluierungsschaltung mit 100-V-Feldeffekttransistoren (FETs) ausgestattet; die Nutzer können diese durch verschiedene FETs mit ähnlichen Footprints ersetzen, um eine große Auswahl von Applikationen abzudecken. Das EVAL-ADPL74101-AZ von Analog Devices bietet eine leistungsstarke und kostengünstige Lösung zur Erzeugung eines 12-V-Ausgangs
Merkmale
- Wird mit einer Eingangsspannung von 16 V bis 72 V betrieben
- Lässt sich leicht modifizieren, um Ausgangsspannungen von 0,8 V bis 60 V zu regeln
- Erzeugt einen Ausgang von 12 V, 15 A
- Verwendet eine Schaltfrequenz von 300 kHz
- Ausgelegt mit 100-V-Feldeffekttransistoren (FETs)
Applikationen
- Industrielle Energiesysteme
- Militärische Avionik und medizinische Systeme
- Leistungssysteme für Telekommunikation
Weitere Ressourcen

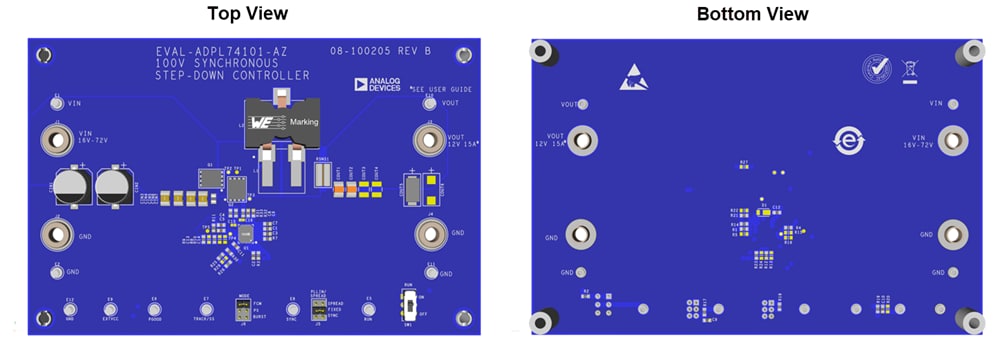

Board-Layout
Zugehöriger DC/DC-Abwärtsregler
Analog Devices Inc. ADPL74101 Synchroner DC/DC-Abwärtsregler
Der Regler steuert alle Leistungsstufen des synchronen n-Kanal-MOSFETs von Eingangsspannungen bis zu 100 V an.
