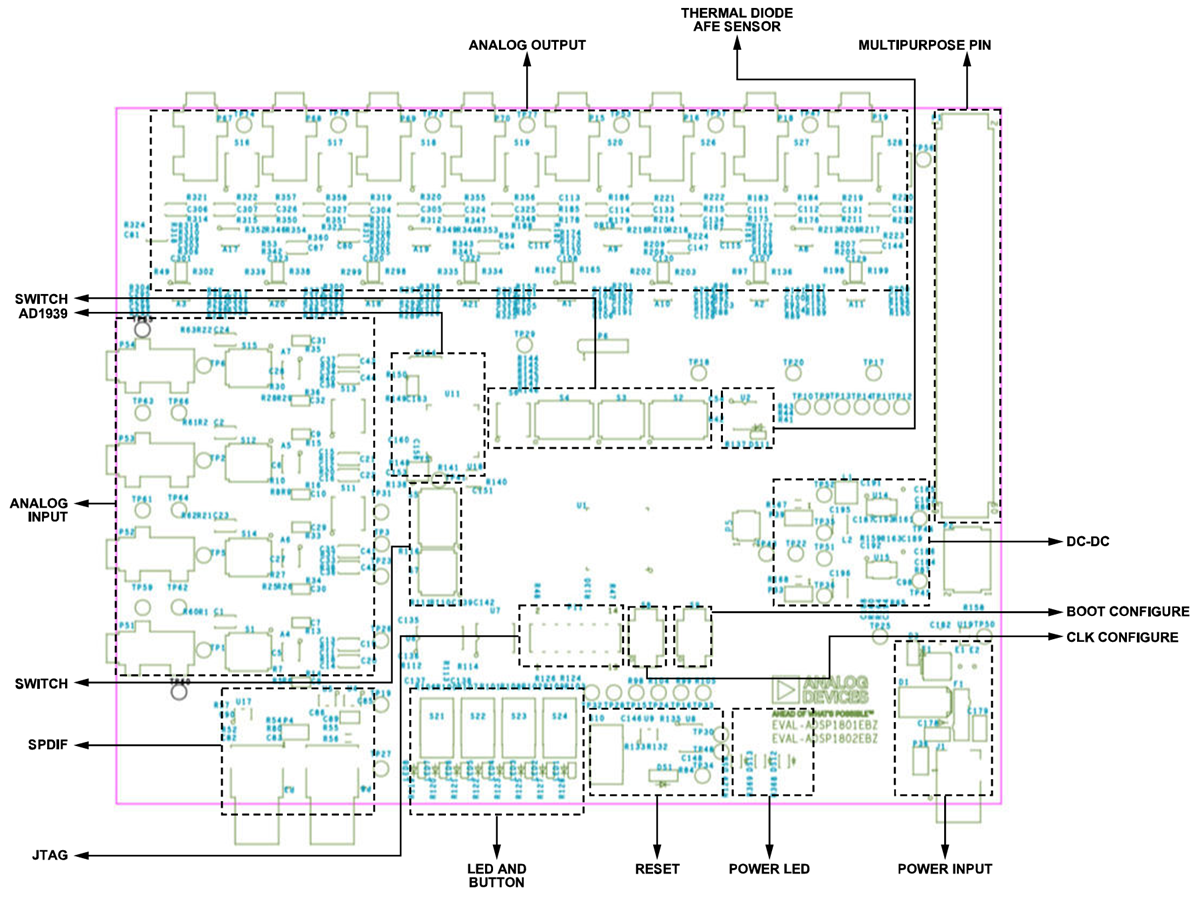

Analog Devices Inc. EVAL-ADSP1802 Evaluierungskit

Das Evaluierungskit EVAL-ADSP1802 von Analog Devices versorgt alle digitalen Anwendungsschnittstellen (DAI) und digitalen Peripherieschnittstellen (DPI) über Jumper und Schalter mit Ein- und Ausgängen. Das EVAL-ADSP1802-Board von ADI wurde für die Verwendung mit der CrossCore Embedded Studio-Umgebung (CCES) entwickelt, um die Fähigkeiten des ADSP1802-Prozessors zu testen, der über die ICE-1000/ICE-2000-Emulatoren mit dem EVAL-ADSP1802EBZ verbunden ist. Die Stromversorgung des EVAL-ADSP1802EBZ erfolgt über einen Adapter oder über 5 V. Alle diese Verbrauchsmaterialien sind auf die für den EVAL-ADSP1802EBZ erforderlichen Spannungen ausgelegt.

Der EVAL-ADSP1802EBZ verfügt über 4 ADC-Eingangskanäle (Analog-Digital-Wandler) und 8 DAC-Ausgangskanäle (Digital-Analog-Wandler). Ein 25-MHz-Oszillator, ein Quarz oder ein externer CLK können den Kerntakt liefern.

Merkmale

Analog Devices ADSP1802 SHARC-Prozessor
- Kernleistung bis zu 400 MHz
- 88-poliges LFCSP-Gehäuse (Lead-Frame-Chip-Scale)
- 25 MHz CLKIN Oszillator/Kristall
- On-Chip-Speicher
  - 5 Mb L1 On-Chip-RAM
  - 8 Mb L2 RAM
128 Mb SPI-Flash-Speicher
13 LEDs
Fünf Drucktasten
JTAG-In-Circuit-Emulator (ICE) 14-polige Stiftleiste

Analoges Audio-Interface
- Analog Devices AD1939 Audio-Codec
- 8 mm x 3,5 mm Buchsen für 8 Kanäle mit Stereo-Ausgang
- 4 mm x 3,5 mm Buchsen für 4 Kanäle mit Stereoeingang
- Unterstützt alle 8 DACs und 4 ADCs in den Modi TDM und^I2Smit den Abtastraten 48 kHz, 96 kHz und 192 kHz
Digitale Audioschnittstelle (S/PDIF)
- Radio Corporation of America (RCA) Phono-Klinkenausgang
- RCA-Phono-Klinkeneingang
Temperatursensor
UART

Applikationen

Audio- und Akustikverarbeitung in der Kabine, einschließlich aktivem Sounddesign, fortschrittlichem Gong, Freisprecheinrichtung und Sprachvorverarbeitung, aktiver Geräuschunterdrückung und Audiopfadmanagement

Audioverarbeitung in Verbraucheranwendungen, einschließlich UI-Kommunikation, professioneller audiovisueller Geräte, Hearables und Heimkinos
Intelligente Gebäude mit Sicherheit und Überwachung
