Analog Devices Inc. EVAL-LTC9101-2/2A/2B/3 Evaluierungskits

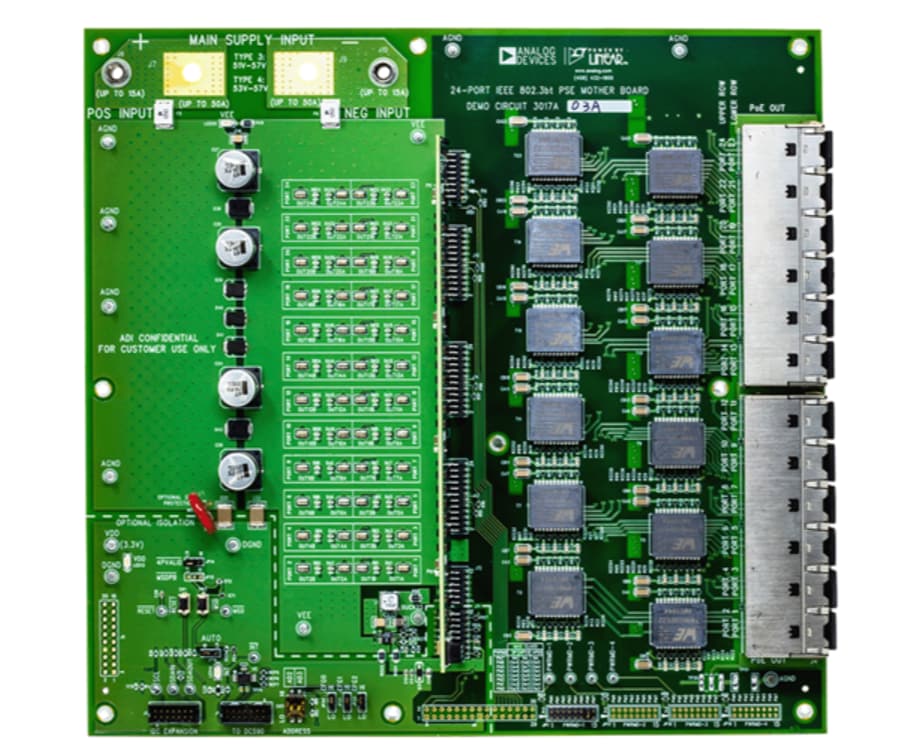

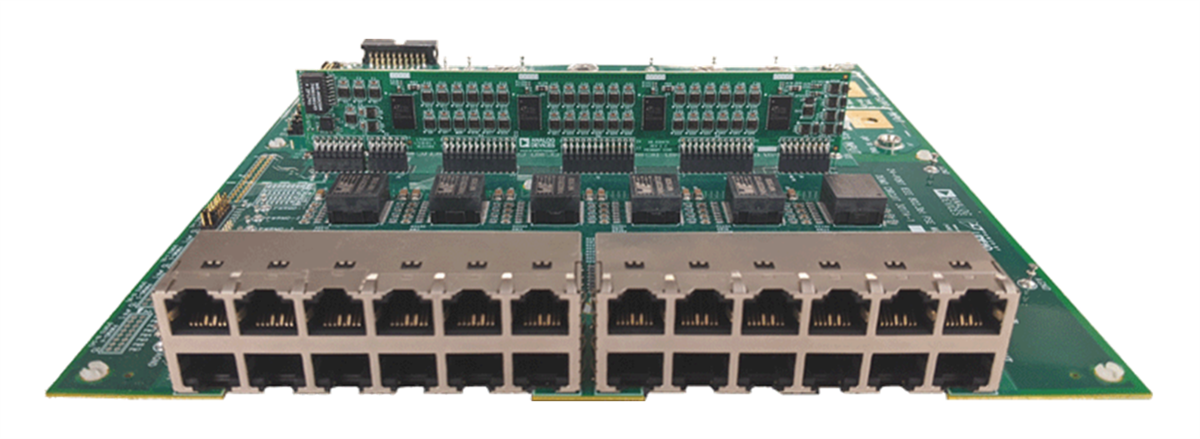

Das EVAL-LTC9101-2 Kit enthält die DC3159A-D oder DC3159A-C Daughter Card und das DC3017A-B Motherboard und verfügt über den LTC9101-2A/LTC9101-2 und LTC9102 Chipsatz. Die Daughter Card des EVAL-LTC9101-2 Kit verfügt über einen einzelnen LTC9101-2A oder LTC9101-2 Digital-Controller. Die DC3159A-D Daughter Card verfügt über den LTC9101-2A und das DC3159A-C über den LTC9101-2. Der digitale Controller ist mit vier analogen Controllern LTC9102 (12-Kanal) verbunden, sodass insgesamt 48 PSE-Kanäle zur Verfügung stehen.

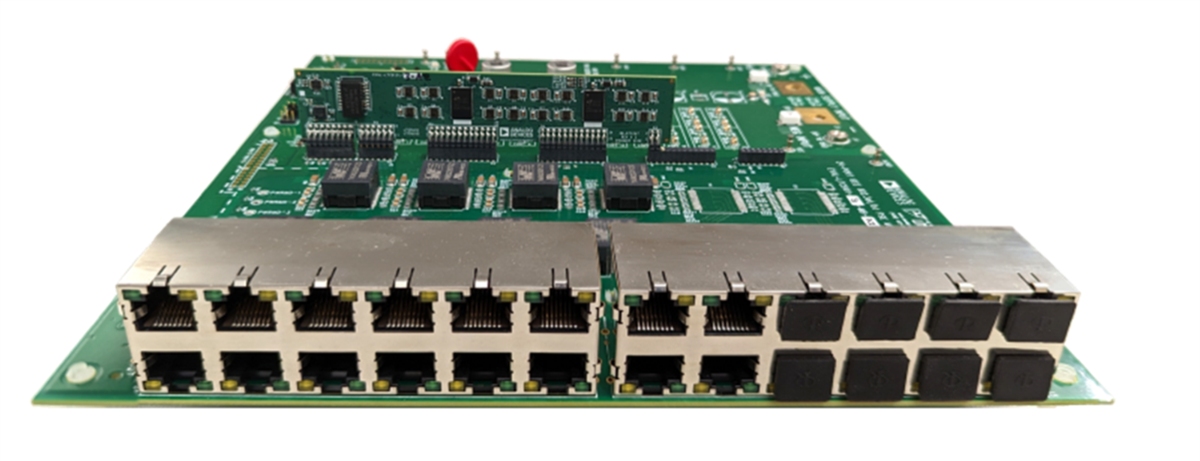

Das EVAL-LTC9101-2A Kit von ADI verbindet sich mit bis zu acht 802.3af/at PDs mit einem Ethernet-splitter für jeden der zwei Anschlüsse für die Leistungsbewertung des 2-pair. Diese Kit-Version benötigt Host-Kontrolle über I²C. Mit dem EVAL-LTC9101-2 Kit können bis zu vierundzwanzig 802.3af/at/bt-PDs direkt mit jedem Anschluss verbunden werden, um die Leistung von 4 Paaren zu bewerten. Diese Kit-Version kann autonom oder mit Host-Steuerung über I²C betrieben werden. Das EVAL-LTC9101-3 ist ein IEEE 802.3at-konformes Power Sourcing Equipment (PSE) mit 16 Kanälen sowie autonomem Leistungsmanagement und seriellem LED-Treiber für Anschluss-LEDs. Das EVAL-LTC9101-3 umfasst die EVAL-LTC9101-3-AZ-Tochterkarte und das EVAL-LTC9101-3-MBAZ-Motherboard. Es verfügt über die PSE-Chipsätze LTC9101-3 und LTC9103.
