Analog Devices Inc. EVAL-ADA4254 Evaluierungsboard

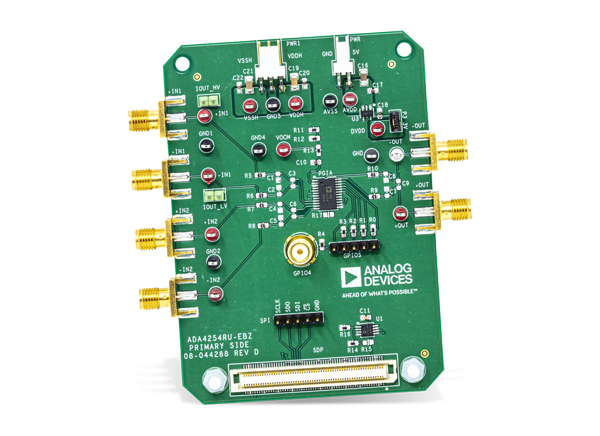

Das EVAL-ADA4254 Evaluierungsboard von Analog Devices Inc. ist eine Demonstrations- und Evaluierungsplattform für den ADA4254 Stromsparenden Hochspannungs-Instrumentenverstärker mit programmierbarer Gain. Das EVAL-ADA4254 Evaluierungsboard ist eine 4-lagige PCB mit SMA-Kantenmontage-Eingang und Ausgangssteckverbindern zur effizienten Verbindung mit Testgeräten oder anderen Schaltungen.

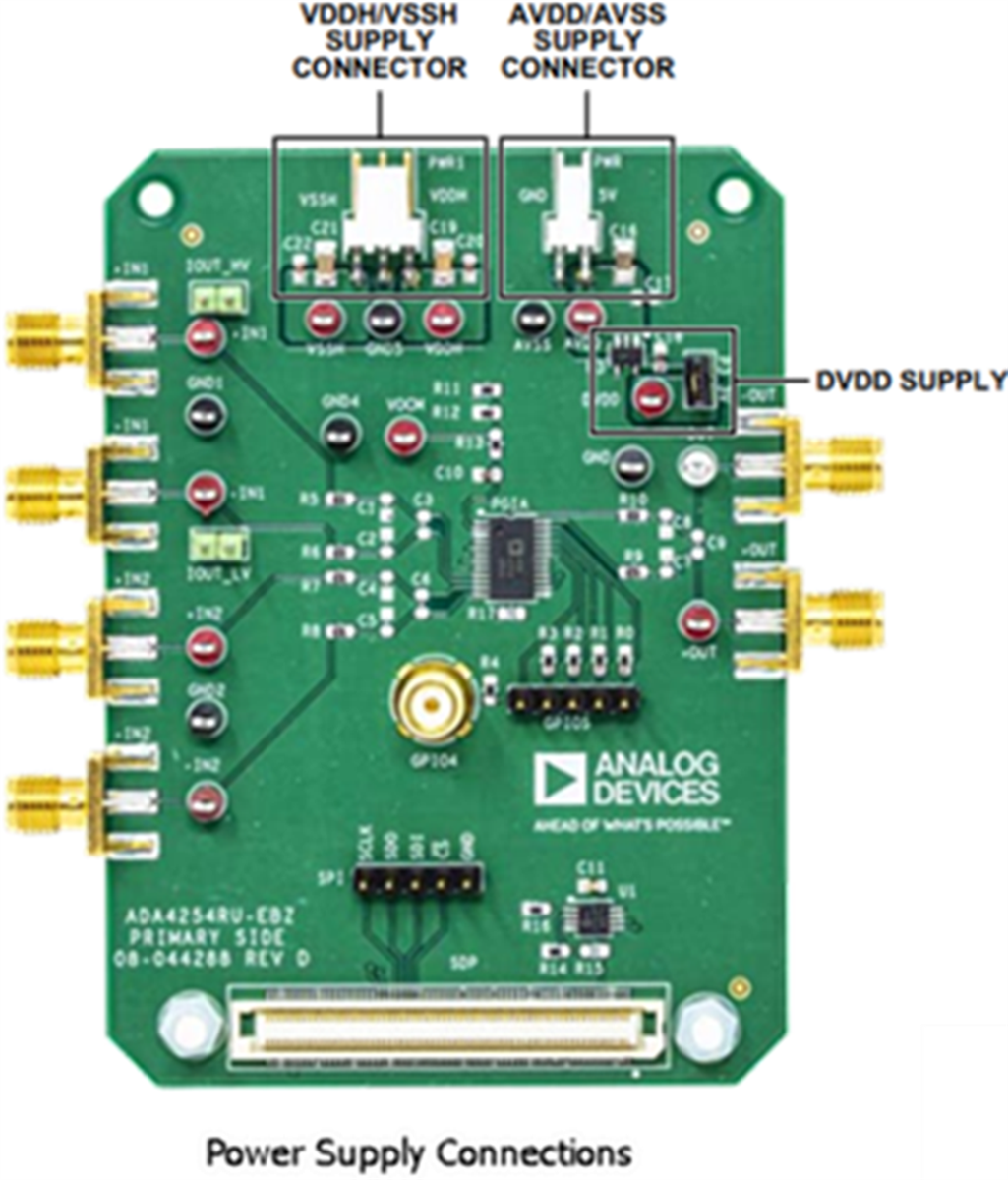

Das ADA4254RU-EBZ Evaluierungsboard benötigt die folgenden drei Versorgungsbereiche:

Ein Hochspannungsversorgungsbereich, der aus den Versorgungspins VDDH und VSSH mit +28 V bzw. -28 V (typisch) besteht.
Der analoge Ausgangsversorgungsbereich, AVDD mit 5 V (typisch).
Der digitale Versorgungsbereich, DVDD mit 3,3 V (typisch)

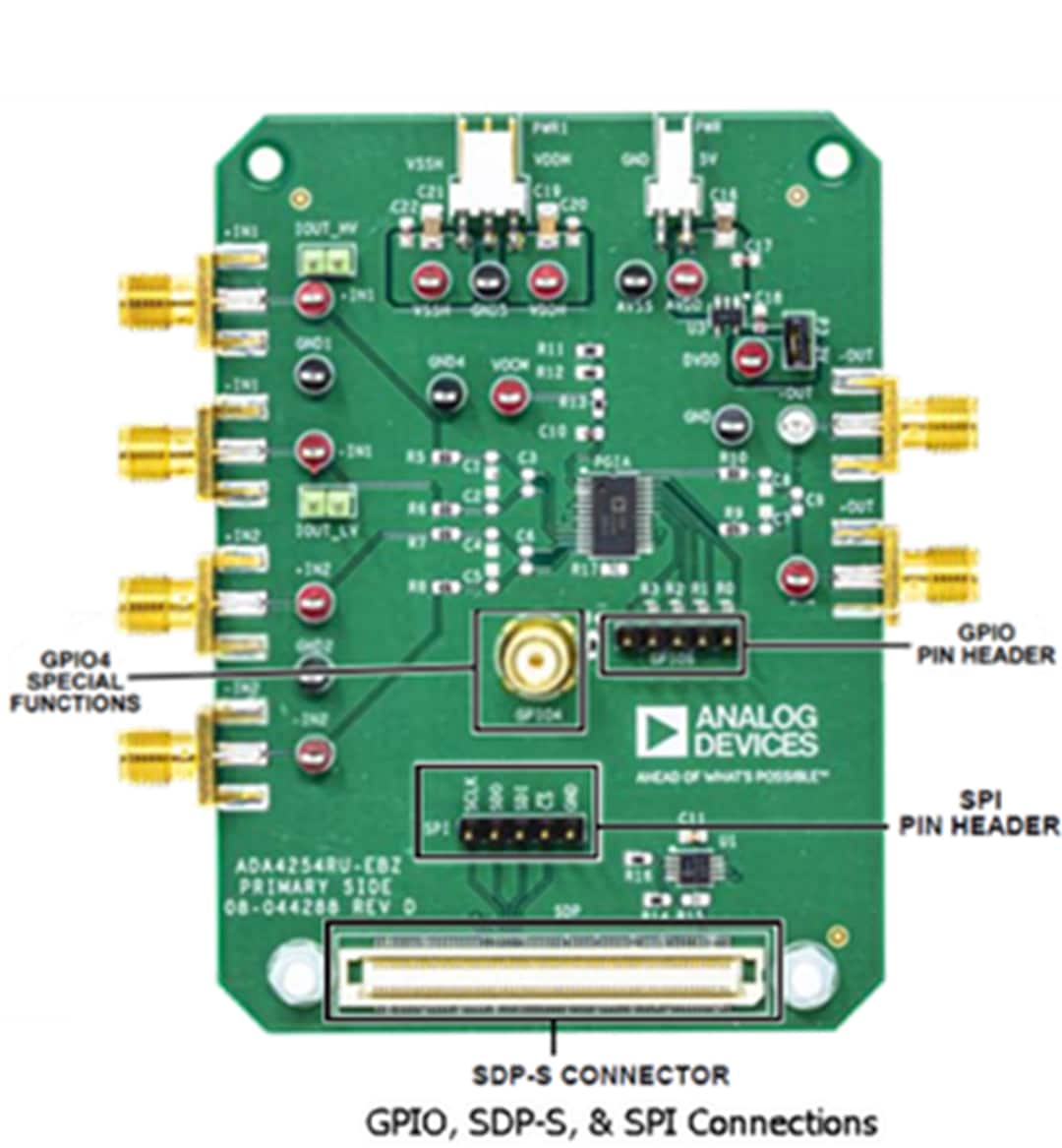

Das ADA4254RU-EBZ Evaluierungsboard ermöglicht dem Benutzer mit den verschiedenen GPIO-Funktionen des ADA4254 zu interagieren. Der Benutzer kann die GPIOs als Ausgänge einstellen und diese Ausgänge zwischen hoch und niedrig umschalten. Darüber hinaus ermöglicht das ADA4254RU-EBZ Board dem Benutzer die Verbindung der GPIOs über eine Pin-Stiftleiste.

Das ADA4254RU-EBZ Evaluierungsboard verwendet das SDP-S Controller-Board (EVAL-SDP-CS1Z), das mit dem 120-Pin-SDP-S-Steckverbinder verbunden ist, um mit der ADA4254 Evaluierungssoftware zu kommunizieren. Darüber hinaus ermöglicht das Evaluierungsboard dem Benutzer die Verwendung anderer serieller Peripherieschnittstellen(SPI)-Steuerungen über die SPI-Stiftleiste.

Merkmale

ADA4254 Instrumentenverstärker mit programmierbarer Gain in einem TSSOP-24-Gehäuse
Ermöglicht ein schnelles Breadboarding und Prototyping

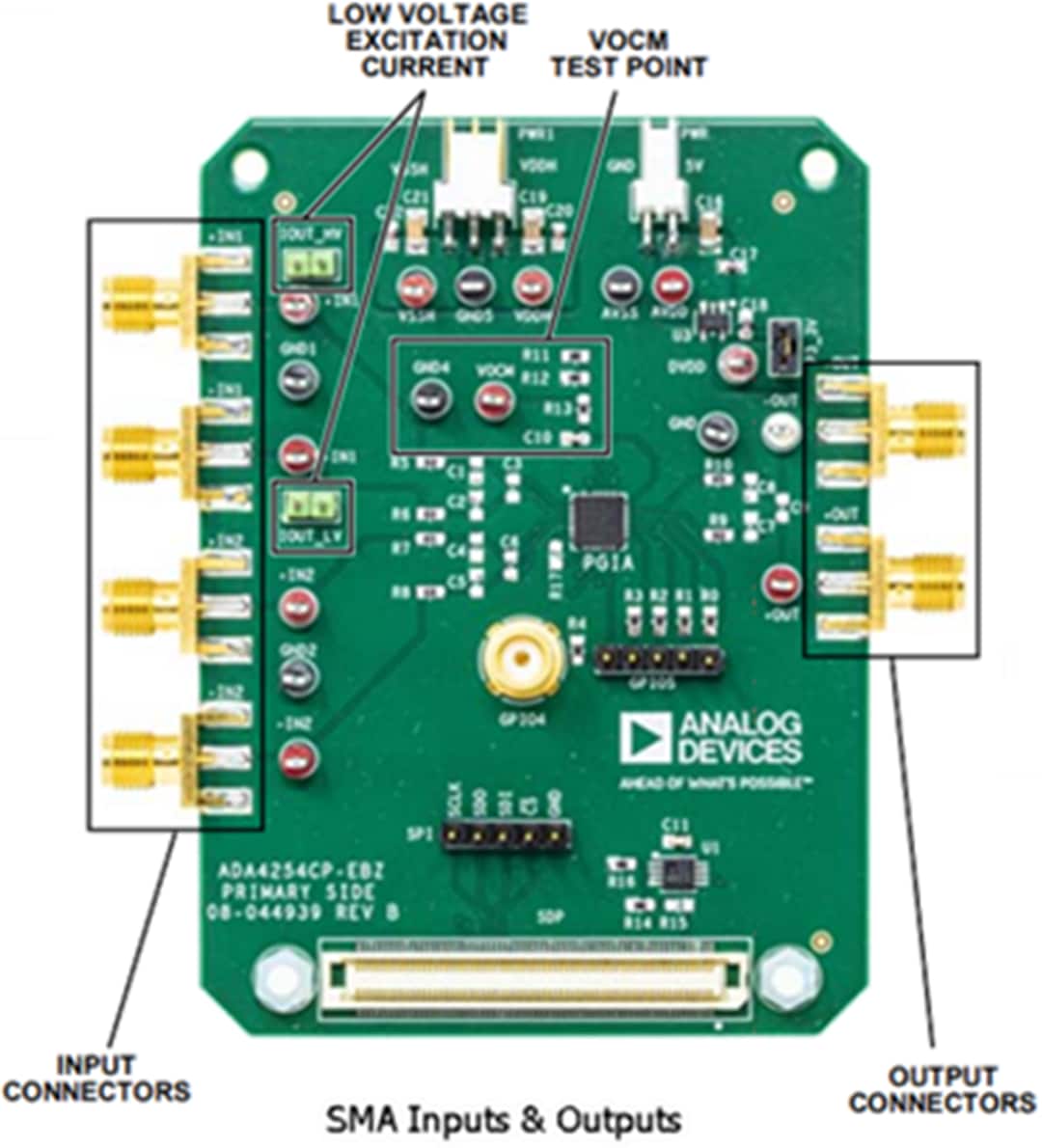

Vorrichtungen für SMA-Steckverbinder zur Kantenmontage
Einfache Verbindung zu Testgeräten oder anderen Schaltungen
