Analog Devices Inc. LT1997 Gain-wählbarer Verstärker mit großem Spannungsbereich
Der Analog Devices Inc. LT1997 Gain-wählbare Verstärker mit großem Spannungsbereich ist eine Einzelchip-Lösung für die exakte Verstärkung von Spannungen. Der LT1997 kombiniert einen Präzisions-Operationsverstärker mit hochangepassten Widerständen. Der LT1997 eignet sich bestens für den Einsatz als Differenzverstärker, wo die hervorragende Widerstandsanpassung zu einem Gleichtaktunterdrückungsverhältnis von mehr als 91 dB führt.
Merkmale
- LT1997-1 Merkmale
- Gain mit hoher Genauigkeit: bis zu 80 V/V
- Eingangs-Gleichtakt-Spannungsbereich: V- bis V– +76 V
- CMRR: 109 dB (Gain = 10) (min.)
- Maximaler Gain-Fehler: 0,012 % (120 ppm) (Verstärkung = 10)
- Gain-Fehlerdrift: 1 ppm/°C (max.)
- Gain-Nichtlinearität: 2 ppm (max.)
- Großer Versorgungsspannungsbereich: 3,3 V bis 50 V
- Rail-to-Rail-Ausgang
- Versorgungsstrom: 350 µA
- Operationsverstärker-Offsetspannung: 65 µV (max.)
- -3-dB-Bandbreite: 650 kHz (Gain = 10)
- Stromsparende Abschaltung: 20 µA
- Platzsparende MSOP- und DFN-Gehäuse
- LT1997-2 Merkmale
- Dämpfung mit hoher Genauigkeit: Gain = 0,1, 0,2, 0,25
- Gleichtaktspannungsbereich: ±255 V
- CMRR: 105 dB (Gain = 0,1) (min.)
- Gain-Fehler: 0,006 % (60 ppm) (max.)
- Gain-Fehlerdrift: 1 ppm/°C (max.)
- Gain-Nichtlinearität: 2 ppm (max.)
- Großer Versorgungsspannungsbereich: 3,3 V bis 50 V
- Rail-to-Rail-Ausgang
- Versorgungsstrom: 350 µA
- Operationsverstärker-Offsetspannung: 80 µV (max.)
- -3-dB-Bandbreite: 1 MHz (Gain = 0,1)
- Stromsparende Abschaltung: 20 µA
- Platzsparende MSOP- und DFN-Gehäuse
- LT1997-3 Merkmale
- Pin-konfigurierbar als Differenzverstärker, invertierend
- Verstärker oder nicht-invertierender Verstärker
- 91 dB minimaler DC CMRR (Gain = 1)
- 65 dB AC CMRR (bei 100 kHz, Gain = 1)
- 0,006 % (60 ppm) maximaler Gain-Fehler (Gain = 1)
- Gain-Fehlerdrift von max. 1 ppm/°C
- 2 ppm maximale Verstärkungs-Nichtlinearität
- Gleichtaktspannungsbereich von ±160 V
- Breiter Versorgungsspannungsbereich: 3,3 V bis 50 V
- Rail-to-Rail-Ausgang
- 350 µA Versorgungsstrom
- 60 µV höchste Operationsverstärker-Offsetspannung
- 1,1 MHz –3 dB Bandbreite (Gain = 1)
- Abschaltmodus bei zu geringem Strom: 20 µA
- Platzsparende MSOP- und DFN-Gehäuse
Applikationen
- Low-Side- oder High-Side-Strommesslösung
- Bidirektionale breite Gleichtaktbereich-Strommessung
- Hoch-zu-Niederspannungspegelumsetzung
- Industrie-Datenerfassungs-Frontends
- Ersatz für Isolierungs-Schaltungen
- Wandlung differentiell zu einendig

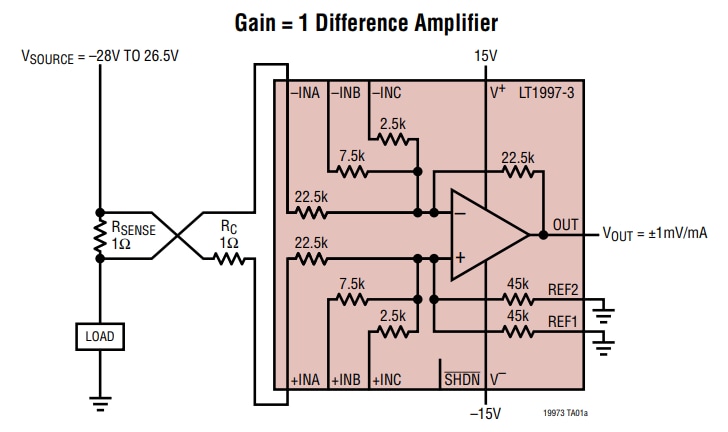

TYPISCHE APPLIKATION
Videos
View Results ( 24 ) Page
| Teilnummer | Datenblatt | Beschreibung | en - Eingangsspannungsrauschdichte | 3dB Bandbreite |
|---|---|---|---|---|
| LT1997HMS-3#PBF |  |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 50 nV/sqrt Hz | 1100 kHz |
| LT1997HDF-3#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 50 nV/sqrt Hz | 1100 kHz |
| LT1997HMS-2#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 40 nV/sqrt Hz | 1.1 MHz |
| LT1997IMS-2#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 40 nV/sqrt Hz | 1.1 MHz |
| LT1997IDF-2#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 40 nV/sqrt Hz | 1.1 MHz |
| LT1997IDF-1#PBF | |
Präzisionsverstärker Precision, High Voltage Difference/Curre | 22 nV/sqrt Hz | 300 kHz |
| LT1997IDF-3#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 50 nV/sqrt Hz | 1100 kHz |
| LT1997IMS-1#PBF | |
Präzisionsverstärker Precision, High Voltage Difference/Curre | 22 nV/sqrt Hz | 300 kHz |
| LT1997IMS-3#PBF | |
Präzisionsverstärker Prec, Wide V Rng Gain Sel Amp | 50 nV/sqrt Hz | 1100 kHz |
| LT1997HMS-1#PBF | |
Präzisionsverstärker Precision, High Voltage Difference/Curre | 22 nV/sqrt Hz | 300 kHz |
Veröffentlichungsdatum: 2018-12-11
| Aktualisiert: 2023-02-14
