Analog Devices Inc. LT3002 Isolierter Sperrwandler ohne Optokoppler
Der Analog Devices Inc. LT3002 isolierte Sperrwandler ohne Optokoppler ist ein monolithischer isolierter Mikropower-Sperrwandler. Da das Bauteil die Ausgangsspannung direkt anhand einer primärseitigen Sperrwandlerwellenform abtastet, kann die Regelung ohne dritte Wicklung oder Optokoppler ausgeführt werden. Die Ausgangsspannung kann mit zwei externen Widerständen und einem dritten optionalen Temperaturkompensations-Widerstand programmiert werden. Der Betrieb im Boundary-Modus bietet eine kleine magnetische Lösung mit hervorragender Lastregelung. Der Burst-Mode mit geringer Welligkeit sorgt für einen Betrieb mit hohem Wirkungsgrad bei leichten Lasten, während gleichzeitig die Ausgangsspannungswelligkeit reduziert wird. Ein 3,6-A-DMOS-Leistungsschalter mit 65 V ist zusammen mit allen Hochspannungsschaltungen und der Steuerlogik in einem thermisch verbesserten 8-Pin-SO-Gehäuse untergebracht.
Der LT3002 wird in einem Eingangsspannungsbereich von 4 V bis 36 V betrieben und liefert eine isolierte Ausgangsleistung von bis zu 10 W. Das hohe Integrationsniveau und die Nutzung von Boundary- und Burst-Modi mit geringer Welligkeit ermöglichen eine einfache Nutzung, eine niedrige Anzahl Komponenten und eine Applikationslösung mit hohem Wirkungsgrad für eine isolierte Stromversorgung.
Merkmale
- Eingangsspannungsbereich: 4 V bis 36 V
- Interner 3,6-A-DMOS-Leistungsschalter mit 65 V
- Niedriger Ruhestrom
- Quasi-Resonanz-Boundary-Modusbetrieb bei hoher Last
- Betrieb im Burst Mode® mit geringer Welligkeit bei geringer Last
- Minimale Last von <0,5 % (typisch) der vollen Ausgabe
- Für die Ausgangsspannungs-Regelung ist keine dritte Transformatorwicklung oder ein Optokoppler erforderlich
- Präziser EN/UVLO-Schwellenwert und Hysterese
- Temperaturkompensation für die Ausgangsdiode
- Ausgangskurzschluss-Sicherung
- Thermisch optimiertes 8-Pin-SO-Gehäuse
Applikationen
- Isolierte Netzteile für Fahrzeug-, Industrie- und Medizinapplikationen
- Isolierte Hilfs-/Haushaltstromversorgungen

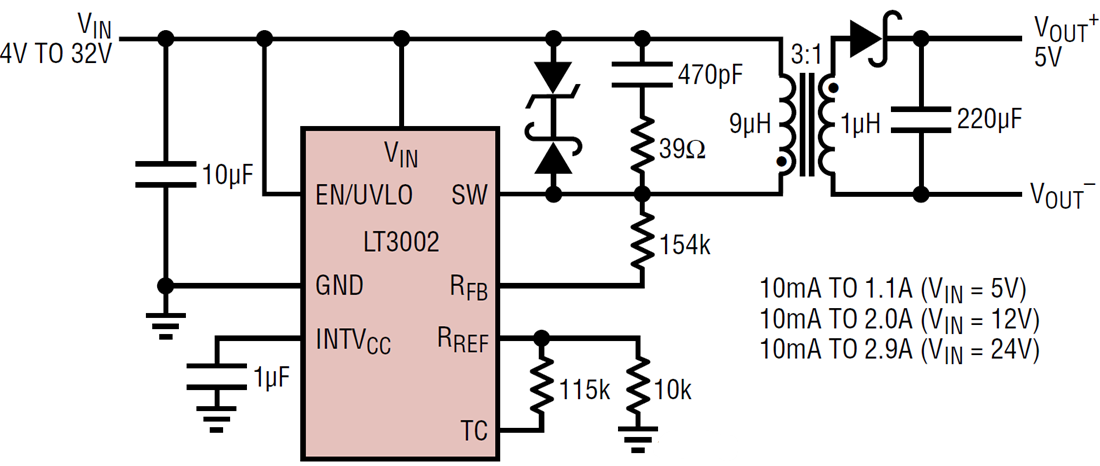

Typische Applikation
Related Development Tools
Analog Devices Inc. Demonstrationsschaltung für LT3002
Ein kompakter isolierter Sperrwandler ohne Optokoppler, der 12 V ausgibt und eine genaue Regelung aufrechterhält.
Veröffentlichungsdatum: 2019-09-26
| Aktualisiert: 2024-10-14
