Analog Devices Inc. LT3093 Negative Linearregler
Analog Devices Inc. LT3093 Negative Linearregler sind negative Hochleistungs-Low-Dropout-Linearregler, die über die extrem rauscharme, extrem hohe PSRR-Architektur von ADI für den Betrieb von rauschempfindlichen Applikationen verfügen. Das Bauteil kann einfach parallelgeschaltet werden, um das Rauschen weiter zu reduzieren, den Ausgangsstrom zu erhöhen und die Wärme auf der PCB zu verteilen.
Der LT3093 liefert 200 mA bei einer typischen Dropout-Spannung von 190 mV. Der Betriebsruhestrom beträgt nominal 2,35 mA und sinkt beim Herunterfahren auf 3 µA. Der Fehlerverstärker des Bauteils mit einem großen Ausgangsspannungsbereich (0 V bis –19,5 V) arbeitet mit dem Verstärkungsfaktor Eins. Diese Funktion bietet unabhängig von der programmierten Ausgangsspannung ein nahezu konstantes Ausgangsrauschen, PSRR, Bandbreite und Lastregelung. Zusätzliche Merkmale sind der bipolare Freigabe-Pin, die programmierbare Strombegrenzung, die schnelle Startfähigkeit und die programmierbare Leistung, die zur Anzeige der Ausgangsspannungsregelung geeignet sind. Der Regler verfügt über eine Tracking-Funktion zur Steuerung einer vorgeschalteten Versorgung, um eine konstante Spannung am LT3093 aufrechtzuerhalten, um die Verlustleistung zu minimieren und das PSRR zu optimieren.
Der LT3093 ist mit einem Keramikausgangskondensator von mindestens 4,7 µF stabil. Der eingebaute Schutz umfasst eine interne Strombegrenzung mit Foldback und eine thermische Begrenzung mit Hysterese. Der LT3093 ist in thermisch optimierten 12-Pin-MSOP- und 3 mm × 3 mm DFN-Gehäusen erhältlich.
Merkmale
- Sehr geringes RMS-Rauschen: 0,8 VRMS (10 Hz bis 100 kHz)
- Extrem geringes Spot-Rauschen: 2,2 nV/Hz bei 10 kHz
- Extrem hohe PSRR: 73 dB bei 1 MHz
- Ausgangsstrom: 200 mA
- Großer Eingangsspannungsbereich: -1,8 V bis -20 V
- Einzel-Kondensator verbessert Rauschverhalten und PSRR
- 100 μA SET-Pin-Strom: ±1 % anfängliche Genauigkeit
- Ausgangsspannung mit einem einzelnen Widerstand programmierbar
- Programmierbare Strombegrenzung
- Niedrige Dropout-Spannung: 190 mV
- Ausgangsspannungsbereich: 0 V bis -19,5 V
- Programmierbarer Power-Good und schnelle Inbetriebnahme
- Bipolarer Präzisionsfreigabe-/UVLO-Pin
- Der VIOC-Pin steuert den vorgeschalteten Regler, um die Verlustleistung zu minimieren und das PSRR zu optimieren
- Minimaler Ausgangskondensator: 4,7 µF Keramik
- 12-Pin-MSOP- und 3 mm x 3 mm DFN-Gehäuse
Applikationen
- HF- und Präzisions-Netzteile
- Extrem rauscharme Messgeräte
- Hochgeschwindigkeits-/Hochpräzisions-Datenwandler
- Medizinische Applikationen: Bildverarbeitung und Diagnostik
- Nachgeschalteter Regler für Schaltnetzteile
Development Tools
Analog Devices Inc. DC2952A Demonstrations-Leiterplatte
Evaluierungsboard, das über eine Beispielschaltung verfügt, die auf dem LT3093 negativen PSRR-Linearregler basiert.
Verwandtes Produkt
Analog Devices Inc. Negative Linearregler
Regler mit einem sehr niedrigen Dropout und schneller Einschwingzeit, hervorragender Leitungs- und Lastregelung.
Analog Devices Inc. LT3090 und LT3091 Negative Linearregler
Können leicht parallel geschaltet werden, um den Ausgangsstrom zu erhöhen oder um die Wärme in oberflächenmontierten Boards besser zu verteilen.

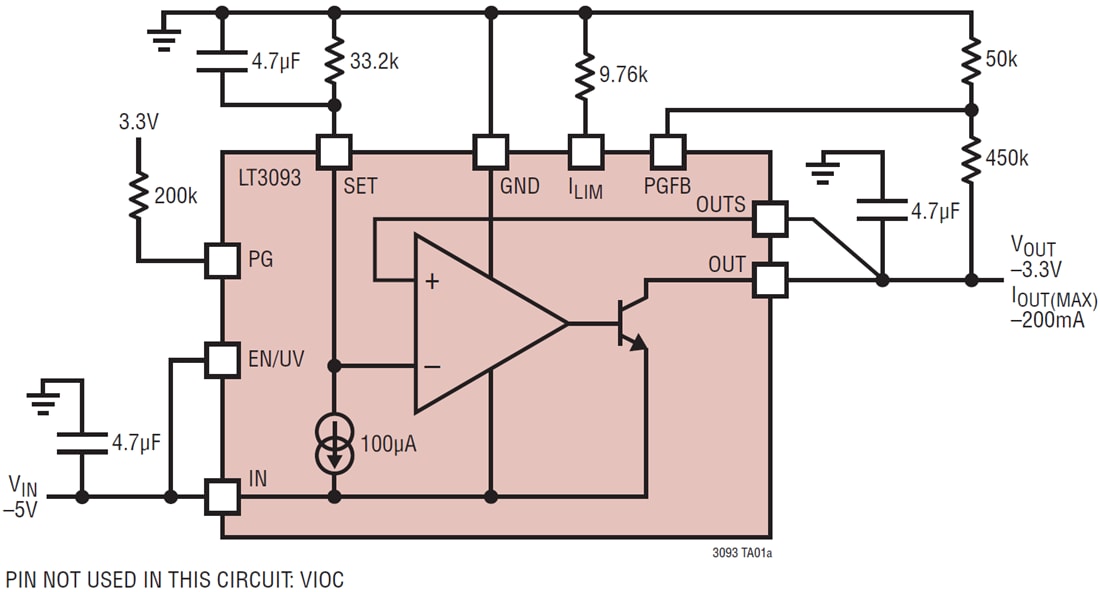

Typische Applikation
