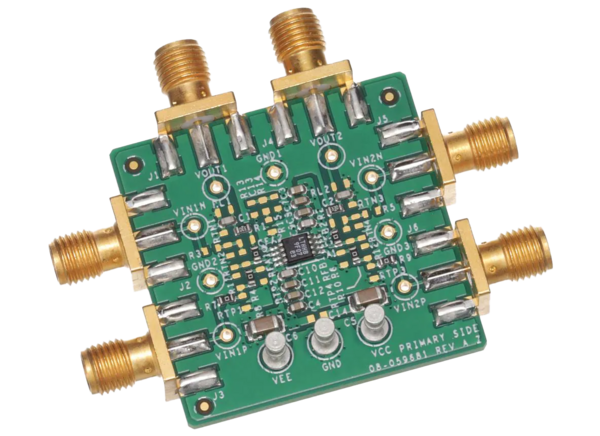

Analog Devices Inc. EVAL-LTC6227MS8E Evaluierungsboard
Das Analog Devices Inc. EVAL-LTC6227MS8E Evaluierungsboard ist ein vorbestücktes Board auf einer Bufferkonfiguration mit einem Nachtiefpassfilter. Diese Konfiguration ermöglicht die Verwendung des LTC6228 als Hochgeschwindigkeits-Analog-Digital-Wandler(ADC)-Treiber. Dieses Evaluierungsboard ist auf die Evaluierung des LT6227 ausgelegt. Das EVAL-LTC6227MS8E unterstützt typische Konfigurationen eines Operationsverstärkers und typische Applikationen des LTC6227, der einen aktiven Filter enthält. Der SHDN_N-Pin ermöglicht einen Nebenwiderstand mit dem VCC Pin, dem VEE -Pin oder einem externen Spannungsantrieb
Merkmale
- Vorbestücktes Board auf einer Bufferkonfiguration mit einem Nachtiefpassfilter
- Ermöglicht die Verwendung des LTC6228 als Hochgeschwindigkeits-Analog-Digital-Wandler(ADC)-Treiber
- Bewertet den LT6227
- Ermöglicht ein effizientes Prototyping
- Unterstützt typische Konfigurationen eines Operationsverstärkers und typische Applikationen des LTC6227
- Benutzerdefinierte Schaltungskonfiguration
- Vorrichtungen für SMA-Steckverbinder zur Kantenmontage
- Einfache Verbindung zu Testgeräten und anderen Schaltungen
- RoHS-konform
Applikationen
- Optische Elektronik (schnelle AC-gekoppelte Transimpedanzverstärker)
- Antrieb von Analog-Digital-Wandlern mit hohem Dynamikbereich
- Aktive Filter
- Videoverstärker
- Niederspannungs-Verstärkung mit geringer Verzerrung
Erforderliche Ausrüstung
- DC-Netzteil mit zwei Ausgängen
- Zweikanal-Signalgenerator
- Oszilloskop
- 3 x Bananenstecker-zu-Grabber-Kabel
- 4 x SMA-zu-BNC-Steckerkabel
Veröffentlichungsdatum: 2020-05-05
| Aktualisiert: 2024-10-07
