Analog Devices Inc. LT8306 Isolierte Flyback-Controller ohne Optokoppler

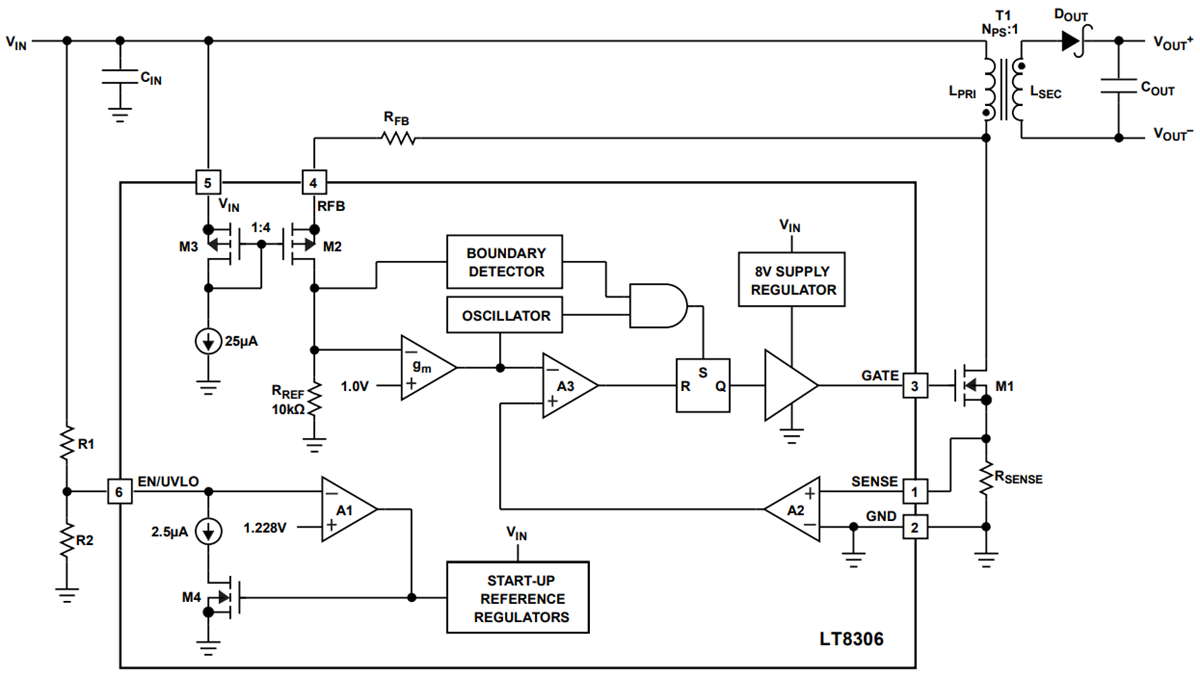

Analog Devices Inc. LT8306 Isolierte Sperrwandler ohne Optokoppler sind isolierte Micropower-Sperrwandler mit einem niedrigen Ruhestrom von 390μA (Aktivmodus). Diese Controller steuern einen low-side-n-Kanal-Leistungs-MOSFET mit einem 8 V Gate-Drive und arbeiten in einem großen Eingangsspannungsbereich von 4,5 V bis 60 V. Die LT8306 Flyback-Controller benötigen keine dritte Wicklung oder einen Optokoppler für die Regelung, indem die isolierte Ausgangsspannung direkt von der primärseitigen Flyback-waveform abgetastet wird. Die Integration auf hohem Niveau und die Verwendung von Boundary und Burst-Modi mit geringer Restwelligkeit ermöglichen eine benutzerfreundliche Lösung mit einer niedrigen Anzahl Komponenten und einer hohen Anzahl von Komponenten   für eine isolierte Stromzufuhr. Einige der Applikationen umfassen isolierte Telekommunikations-, Automotive-, Industrie-, Medizintechnik- und Haushaltsnetzteile. Diese LT8306 Flyback-Controller sind AEC-Q100-qualified-Bauteile, die in einem 6-lead-ThinSOT-™ -Gehäuse verfügbar sind.
