Analog Devices Inc. LT8338 Synchrone Micropower-Aufwärtswandler
Analog Devices Inc. LT8338 Synchrone Micropower-Aufwärtswandler bieten einen hohen Wirkungsgrad für einen Eingang und Ausgang von bis zu 40 V. Der LT8338 synchrone monolithische Aufwärtsregler verbraucht bei einem Burst Mode-Betrieb einen Ruhestrom von nur 6 μA. Dieser Betrieb hält einen hohen Wirkungsgrad bei einem sehr niedrigen Ausgangsstrom bei, während die Ausgangswelligkeit unter 20 mVP-P gehalten wird.
Die Schaltfrequenz der LT8338 von ADI kann mit einem externen Widerstand über einen Bereich von 300 kHz bis 3 MHz eingestellt werden. Ein SYNC-/MODE-Pin ermöglicht die Synchronisierung mit einem externen Taktgeber. Der Pin wird auch verwendet, um zwischen dem Burst Mode-Betrieb und dem Pulse-Skipping-Modus zu wählen oder eine Frequenzspreizungsmodulation zur Reduzierung von EMI zu ermöglichen. Der EN/UVLO-Pin bietet einen genauen 1-V-Schwellenwert und kann zum Programmieren der VIN-UVLO oder zum Abschalten des Bauteils verwendet werden. Der LT8338 wechselt in den PassThru-Modus mit einem Tastverhältnis von 100 %, wenn VIN höher ist als der geregelte VOUT. Darüber hinaus verfügt der LT8338 über ein Frequenz-Foldback und einen internen Soft-Start für die Induktivitätsstromsteuerung während der Inbetriebnahme.
Merkmale
- Großer Eingangsspannungsbereich: 3,0 V bis 40 V
- Betrieb im Burst Mode® mit niedrigem Ruhestrom
- < 6 µA IQ
- < 20 mVP-P Ausgangswelligkeit
- Synchroner Betrieb für einen hohen Wirkungsgrad
- Monolithische 40-V-, 240-mΩ-Leistungsschalter
- PassThru™-Modus mit einem Tastverhältnis von 100 % für Boost-Vorregelungsapplikationen
- Auf 300 kHz bis 3 MHz einstellbar und synchronisierbar
- Frequenzspreizung für reduzierte EMI/EMV-Emissionen
- Genauer EN/UVLO
- Interne Kompensation
- Interner 20-mΩ-Feedback-Teiler
- Ausgangsspannung: bis zu 40 V
- In einem 10-Pin-MSOP-Gehäuse verfügbar
- AEC-Q100-Qualifikation für Fahrzeuganwendungen noch ausstehend
Applikationen
- Industrie- und Automotive-Netzteile
- Batteriebetriebene Systeme
- Univeral-Aufwärtswandler
Dazugehöriges Kit
Analog Devices Inc. LT8338 DC2907A-Demonstrationsboard
Verfügt über den LT8338 synchronen Aufwärtswandler in einem thermisch verbesserten 10-Pin-MSOP-Kunststoffgehäuse.

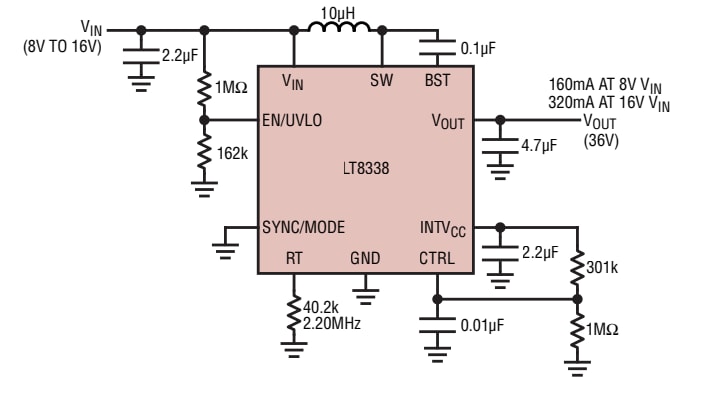

Typische Applikation
Blockdiagramm
