Analog Devices Inc. LTC2341-16/-18 Differentielle SoftSpan™-Dual-ADCs

Linear Technology/Analog Devices LTC2341-16 / LTC2341-18 16- und 18-Bit-SoftSpan™-Analog-Digital-Wandler sind simultan abtastende 666ksps-Zweikanal-ADCs mit sukzessivem Approximationsregister (SAR). Diese ADCs bieten differentielle Gleichtakt-Eingangsspannungsbereiche. Beide Kanäle der LTC234 SoftSpan-ADCs können individuell so konfiguriert werden, dass sie für jeden Umsetzerzyklus Signale von ±4,096 V, 0 V bis 4,096 V, ±2,048 V oder 0 V bis 2,048 V akzeptieren. Entwickler können einen Kanal der ADCs deaktivieren, um den Durchsatz auf dem anderen Kanal zu erhöhen.

Der breite Gleichtakt-Eingangsspannungsbereich und 105 dB CMRR der analogen Eingänge ermöglichen es dem LTC2341-16 und LTC2341-18, eine Vielzahl von Signalen direkt zu digitalisieren. Dieser Vorgang vereinfacht das Design der Signalkette. Neben der Eingangssignal-Flexibilität bieten diese ADCs ±4 LSB (18-Bit) oder ±1,25 LSB (16-Bit) INL, keine fehlenden Codes und 95 db (18-Bit) oder 93,4 dB (16-Bit) SNR. Die LTC234-16/-18 ADCs werden mit einer Versorgungsspannung von 5 V betrieben und sind ideal für den Einsatz in einer Vielzahl von Applikationen, die einen großen Dynamikbereich erfordern.

Merkmale

  • Durchsatz von 666 ksps pro Kanal
  • Simultane Abtastung von zwei Kanälen
  • ±1,25 LSB (16-Bit) INL, ±4 LSB INL (18-Bit)
  • Garantierte 16-Bit/18-Bit Auflösung, keine fehlenden Codes
  • Differentielle Eingänge mit breitem Gleichtaktspannungsbereich
  • Individuelle SoftSpan Kanal-Eingangsbereiche:
    • ±4,096 V, 0 V bis 4,096 V, ±2,048 V, 0 V bis 2,048 V
    • ±5 V, 0 V bis 5 V, ±2,5 V, 0 V bis 2,5 V
  • 93,4 dB Single-Conversion SNR (16-Bit); 95 dB Single-Conversion SNR (18-Bit)
  • -114 dB THD (typisch) bei fIN = 2 kHz
  • 105 dB CMRR (typisch) bei fIN = 200 Hz
  • Rail-to-Rail-Eingangs-Übersteuerungstoleranz
  • Garantierter Betrieb bis 125 °C
  • Integrierte Referenz und Puffer (4,096 V)
  • SPI CMOS (1,8 V bis 5 V) und serielle LVDS E/A
  • Interner Wandlertakt, keine Zykluslatenz
  • 74 mW Verlustleistung (typisch)
  • 32-Pin-QFN-Gehäuse (5 mm x 5 mm)

Applikationen

  • Programmierbare Logik-Steuerung
  • Industrielle Prozesssteuerung
  • Medizinische Bildverarbeitung
  • Hochgeschwindigkeits-Datenerfassung

LTC2341-16 Typische Applikation

Applikations-Schaltungsdiagramm - Analog Devices Inc. LTC2341-16/-18 Differentielle SoftSpan™-Dual-ADCs

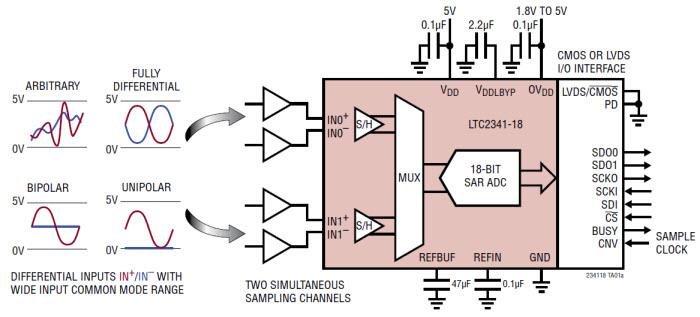

LTC2341-18 Typische Applikation

Blockdiagramm - Analog Devices Inc. LTC2341-16/-18 Differentielle SoftSpan™-Dual-ADCs
