Analog Devices Inc. LTC2344-16/18 Differentielle SoftSpan Quad-ADCs
Linear Technology/Analog Devices LTC2344-16/18 SoftSpan-Quad-ADCs mit breitem Gleichtakt-Eingangsspannungsbereich sind differentielle 16-Bit- und 18-Bit-ADCs mit 400 ksps/Kanal. Die LTC2344-16/18 sind rauscharme, simultan abtastende ADCs mit sukzessivem Approximationsregister (SAR) und vier simultan abtastenden Kanälen. Jeder Kanal kann von einer 5V-Versorgung und mit einer internen Referenz und einem Puffer für jeden Umsetzerzyklus individuell konfiguriert werden. Die SoftSpan™-ADCs akzeptieren Signale von ±4,096 V, 0 V bis 4,096 V, ±2,048 V oder 0 V- bis 2,048 V für jeden Umsetzerzyklus. Einzelne Kanäle können deaktiviert werden. Dadurch kann das Bauelement den Durchsatz zu den übrigen Kanälen optimieren.
Durch einen breiten Gleichtakt-Eingangsspannungsbereich und eine CMRR-Spezifikation von 102 dB ermöglichen diese ADCs die direkte Digitalisierung unterschiedlichster Signale und vereinfachen somit das Design der Signalkette. Der LTC2344-16/18 ADC ist eine hervorragende Wahl für viele Applikationen, die einen großen Dynamikbereich erfordern. Zu den Applikationen gehören programmierbare Logikcontroller und medizinische Bildgebung.
Merkmale
- Allgemeines
- Durchsatz von 400 ksps pro Kanal
- Simultane Abtastung von vier Kanälen
- Differentielle Eingänge mit breitem Gleichtaktspannungsbereich
- Individuelle SoftSpan Kanal-Eingangsbereiche : ±4,096 V, 0 V bis 4,096 V ±2,048 V, 0 V bis 2,048 V, ±5 V, 0 V bis 5 V, ±2,5 V, 0 V bis 2,5 V
- -114 dB THD (typisch) bei fIN = 2 kHz
- 102 dB CMRR (typisch) bei fIN = 200 Hz
- Rail-to-Rail-Eingangs-Übersteuerungstoleranz
- Garantierter Betrieb bis 125 °C
- Integrierte Referenz und Puffer (4,096 V)
-
- SPI CMOS (1,8 V bis 5 V) und serielle LVDS E/A
- Interner Wandlertakt, keine Zykluslatenz
- 81 mW Verlustleistung (typisch)
- 32-Pin-QFN-Gehäuse (5 mm x 5 mm)
- LTC2344-16
- INL: ±1,25 LSB max.
- Garantierte 16-Bit-Auflösung, keine fehlenden Codes
- 93,4 dB Single-Conversion SNR (typisch)
- LTC2344-18
- ±4 LSB INL (max., ±4,096V-Bereich)
- Garantierte 18-Bit-Auflösung, keine fehlenden Codes
- 95 dB Single-Conversion SNR (typisch)
Applikationen
- Programmierbare Logik-Steuerung
- Industrielle Prozesssteuerung
- Medizinische Bildverarbeitung
- Hochgeschwindigkeits-Datenerfassung

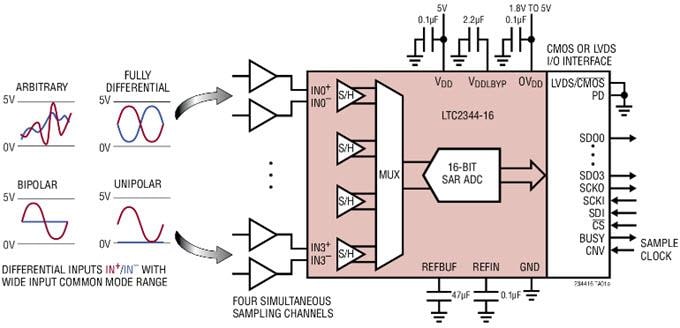

LTC2344-16 Typische Applikation

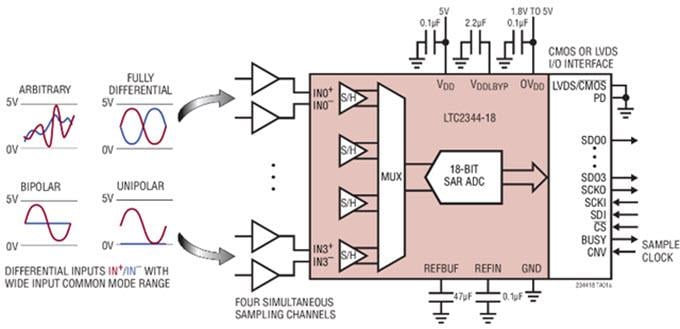

LTC2344-18 Typische Applikation
