Analog Devices Inc. LTC3897 PolyPhase™-Synchron-Aufwärtsregler
Analog Devices Inc. LTC3897 PolyPhase™-Synchron-Aufwärtsregler enthalten einen Überspannungsstopper, einen Ein-/Ausgangsschutz und einen Ideal-Dioden-Controller. Das Bauteil enthält einen Boost Controller, der zwei n-Kanal-Leistungs-MOSFET-Stufen phasenversetzt antreibt, um Ein- und Ausgangsanforderungen zu verringern. Im Vergleich zu äquivalenten einphasigen Lösung wird dadurch der Einsatz von kleineren Induktivitäten ermöglicht. Die Synchrongleichrichtung verringert den Leistungsverlust und vereinfacht das thermische Design.
Die LTC3897 Controller verfügen über einen Überspannungstopper, steuern das Gate eines externen n-Kanal-MOSFETs zum Schutz gegen Hochspannungs-Eingangstransienten an und bieten eine Einschaltstromsteuerung, einen Überstromschutz und eine Ausgangstrennung für den Boost Controller. Der erwähnte integrierte Ideal-Dioden-Controller steuert einen weiteren n-Kanal-MOSFET als Ersatz für eine Schottky-Diode zum Schutz gegen eine verpolte Eingangsspannung und zur Spannungsspitzenerkennung an. Darüber hinaus steuert der Ideal-Dioden-Controller den Durchlass-Spannungsabfall über den MOSFET und reduziert den Rückstromfluss. Das Bauteil bietet einen niedrigen Ruhestrom von 55 µA und ist in thermisch verbesserten bleifreien 38-Pin-QFN- oder 38-Pin-TSSOP-Gehäusen verfügbar.
Merkmale
- Eingangsspannungsbereich: 4,5 V bis 65 V (bis zu 75 V Stromstoß)
- Eingangsverpolungsschutz bis zu –40 V
- Einschaltstromregelung, Überstromschutz und Ausgangstrennung für den Aufwärtswandler
- Eingangsüberspannungsschutz mit einstellbarer Klemmspannung
- On-Board-Ideal-Dioden-Controller
- Geringer Ruhestrom: 55 µA
- Zweiphasen-Betrieb reduziert die erforderliche Eingangs- und Ausgangskapazität und das Rauschen
- Ausgangsspannung bis zu 60 V
- Einstellbare Gate-Antriebsebene von 5 V bis 10 V (OPTI-DRIVE) für Logikpegel- oder Standard-Schwellenwert-FETs
- Keine externen Bootstrap-Dioden erforderlich
Applikationen
- Industrie
- Automotive
- Militär/Avionik
Verwandtes Produkt
Analog Devices Inc. LTC389x Synchrone DC/DC-Controller
Synchroner 150 V DC/DC-Controller mit niedrigem IQ, der mit Spannungen von bis zu 150 V betrieben werden kann.

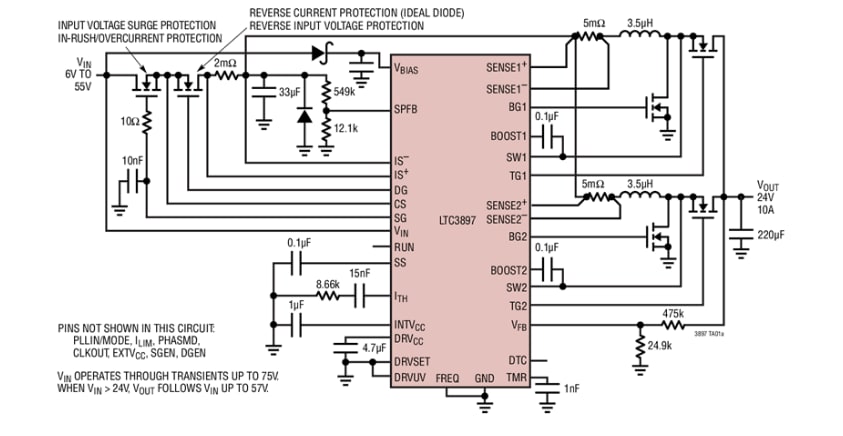

Typische Applikation
