Analog Devices Inc. LTC7890/1 Synchrone Abwärtsregler
Die synchronen Abwärtsregler LTC7890/1 von Analog Devices sind leistungsstarke dc/dc-Schaltregler-controller, die alle n-Kanal-Synchron-Galliumnitrid (GaN) -Feldeffekttransistor (FET) -Leistungsstufen von Eingangsspannungen bis zu 100 V ansteuern. Die LTC7890/1 Controller sind die LÖSUNG für Herausforderungen, denen traditionell bei der Verwendung von GaN-FETs gegenüberstehen. Die Bauteile vereinfachen das Applikationsdesign ohne Schutzdioden oder zusätzliche Externe Komponenten im Vergleich zu einer Silizium-Metalloxid-Halbleiter-Feldeffekt-Transistorlösung (MOSFET).
Die LTC7890/1 synchronen Abwärtsregler von ADI unterstützen einen internen smart-bootstrap-Schalter, der eine Überladung des BOOST-Pins zu high-side-Treiberversorgungen des SW-pin während Totzeiten verhindert und das GATE des oberen GaN-FETs schützt. Darüber hinaus optimiert der LTC7890/1 das gate-Treiber-timing auf beiden Schaltflanken intern, um intelligente Totzeiten von nahezu Null zu liefern, wodurch der Wirkungsgrad erheblich verbessert und ein Hochfrequenzbetrieb auch bei hohen Eingangsspannungen ermöglicht wird. Der Benutzer kann die Totzeiten alternativ mit externen Widerständen für die Begrenzung oder Anpassung der Applikation einstellen.
Die gate-Treiber-Spannung auf dem LTC7890/1 passt sich präzise von 4 V bis 5,5 V an, um die Leistung zu optimieren und verschiedene GaN-FETs oder sogar Logikpegel-MOSFETs zu ermöglichen.

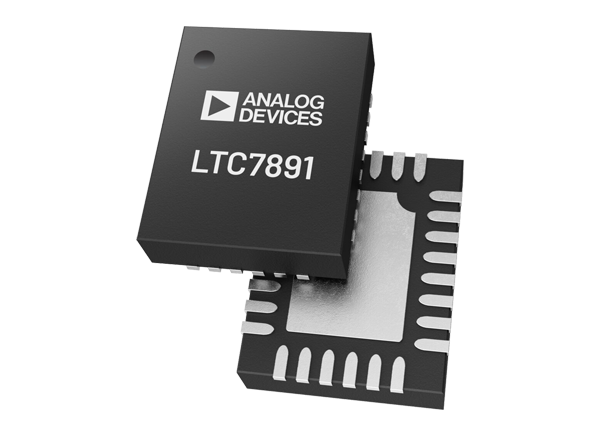

Der LTC7890 ist in einem seitenbenetzbaren 40-lead wettable-QFN-Gehäuse (6 mm × 6 mm) verfügbar, während der LTC7891 über ein seitenbenetzbares 28-Lead-QFN-Gehäuse (4 mm × 5 mm) verfügt.
Merkmale
- GaN Antriebstechnologie vollständig optimiert für GaN FETs
- Großer VIN -Bereich: 4 V bis 100 V
- Großer Ausgangsspannungsbereich: 0,8 V ≤ VOUT ≤ 60 V
- Keine Schnapp-, Klemm- oder bootstrap-Dioden erforderlich
- Interne smart-bootstrap-Schalter verhindern eine Überladung von.high-side-Treiberversorgungen
- Intern optimierte smart-Totzeiten von beinahe Null oder über einen Widerstand einstellbare Totzeiten
- Gate-Treiber mit geteiltem Ausgang für einstellbare Einschalt- und Ausschalttreiberstärken
- Genaue einstellbare Treiberspannung und UVLO
- Niedriger IQ von 5 μA (48 VIN bis 5 VOUT)
- Programmierbare Frequenz (100 kHz bis 3 MHz)
- Phasenverriegelbare Frequenz (100 kHzz bis 3 MHzz)
- Spreizspektrum-Frequenzmodulation
- Gehäuse
- Seitenbenetzbares 40-lead-QFN-Gehäuse (LTC7890) (6 mm × 6 mm)
- Seitlich benetzbares 28-lead (4 mm × 5 mm) QFN-Gehäuse (LTC7891)
Applikationen
- Industrielle Leistungssysteme
- Militärische Avionik und medizinische Systeme
- Telekommunikations-Leistungssysteme

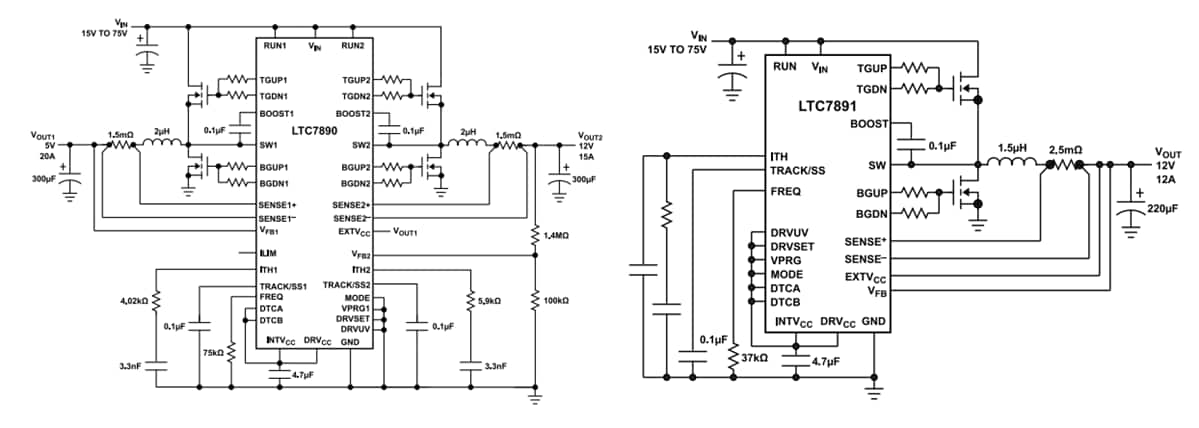

Typische Applikations-Schaltungen

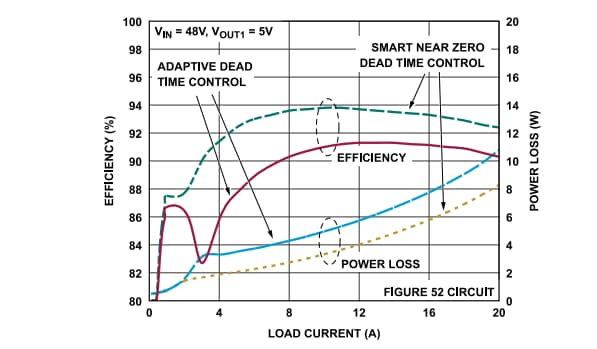

Wirkungsgrad und Leistungsverlust gegenüber Laststrom
