Analog Devices Inc. LTM4683 μModule®-DC/DC-Regler
Der Analog Devices Inc. LTM4683 μModule® -DC/DC-Regler ist ein Quad- μModule® -DC/DC-Abwärtsregler von 31,25 A oder ein Einzel-µModule®-DC/DC-Abwärtsregler von 125 A (Leistungs-Mikromodul) mit Fernkonfigurierbarkeit und Telemetrieüberwachung von Leistungsmanagement-Parametern über den PmBus.
Die serielle 2-Draht-Schnittstelle des LTM4683 ermöglicht die Begrenzung, Feineinstellung und das Hoch- und Herunterfahren der Ausgänge bei programmierbaren Anstiegsraten mit Sequenzierungsverzögerungszeiten. Echte Eingangsstrommessung, Ausgangsleistung, Ausgangsströme und Spannungen, Temperaturen, Verfügbarkeit und Spitzenwerte sind lesbar. Eine benutzerdefinierte Konfiguration des EEPROM-Inhalts ist nicht erforderlich. Bei der Inbetriebnahme können Schaltfrequenz, Ausgangsspannungen und Kanal-Phasenwinkelzuweisungen durch Pin-Strapping-Widerstände eingestellt werden.
Der LTM4683 von Analog Devices Inc. wird in einem BGA-Gehäuse von 15 mm × 22mm × 5,71 mm mit einer RoHS-konformen Anschlussbeschichtung angeboten.
Merkmale
- Vierfache, digital einstellbare Analogschleifen mit digitaler Schnittstelle für die Steuerung und Überwachung
- Großer Eingangsspannungsbereich: 4,5 V bis 14 V
- Ausgangsspannungsbereich: 0,3 V bis 0,7 V
- DC-Ausgangsgenauigkeit bei 0,7 V: ±0,5 %
- Genauigkeit bei der Stromrücklesbarkeit bei 0 °C bis +125 °C: ±4,5 %
- Optimiert für niedrige Ausgangsspannungsbereiche
- 400 kHz PMBus-kombatible I2C-Serienschnittstelle
- Unterstützt Telemetrie-Abfrageraten von bis zu 125 Hz
- Integrierter 16-Bit-ΔΣ-ADC
- Parallelschaltung und Stromaufteilung von mehreren Modulen
- BGA-Gehäuse von 15 mm x 22 mm x 5,71 mm
- Lesbare Daten
- Eingangs- und Ausgangsspannungen, Ströme und Temperaturen
- Betriebs-Spitzenwerte, Verfügbarkeit, Fehler und Warnungen
- Integrierter EEPROM-Fehlerprotokolleintrag
- Abfragbare Daten und konfigurierbare Parameter
- Ausgangsspannung, Spannungssequenzierung und Begrenzung
- Digitale Sanftanlauf-/Sanftstopp-Rampe, programmierbare Analogschleife
- OV/UV/OT, UVLO, Frequenz und Phasenregelung
Applikationen
- Multischienen-Prozessorleistung
- Konfigurierbare Core-Leistung

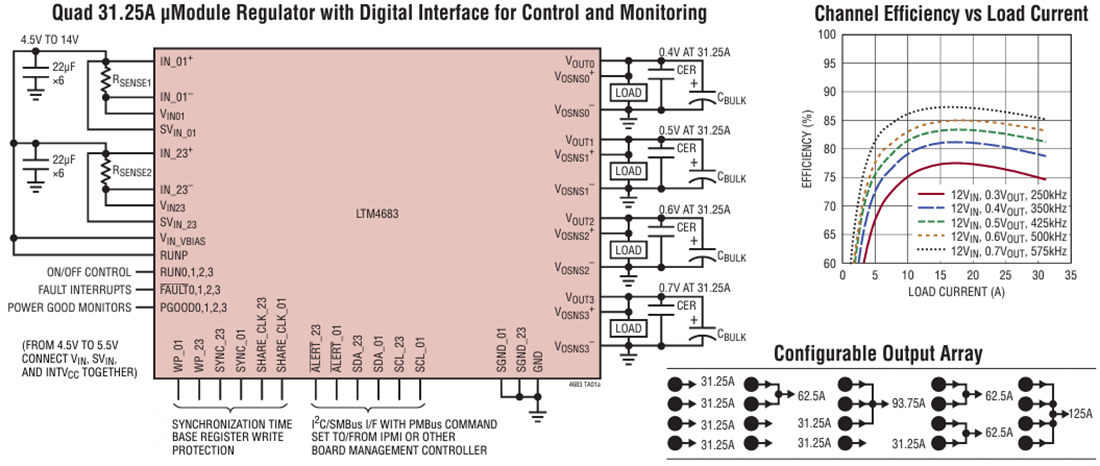

Typische Applikation
Verwandtes Development Tool
Analog Devices Inc. DC1613A USB-zu-I2C-/SMBus-/PMBus-Controller
USB-basierter I2C-/SMBUS-/PMBUS-Controller, der zur Verbindung von LTpowerPlay-Demo-Boards mit einem Host-PC ausgelegt ist.
