Analog Devices Inc. LTM4693 2 A-µModule®-DC/DC-Auf-/Abwärtswandler

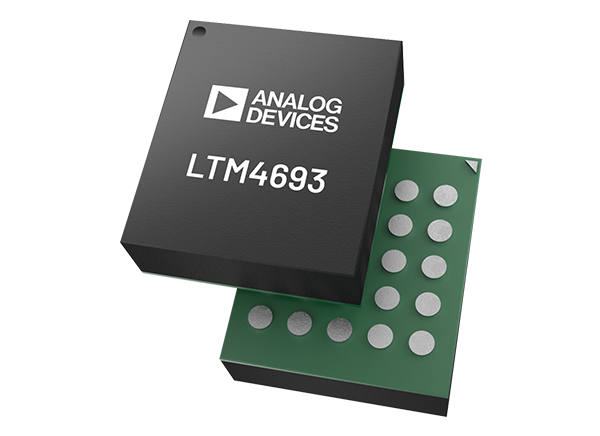

Der Analog Devices LTM4693 2 An-Abwärts-Aufwärts-BLUETOOTH®-DC-DC-Wandler wird mit Eingangsspannungen oberhalb, unterhalb oder gleich der Ausgangsspannung betrieben. Der Schaltregler, Leistungs-MOSFETs, die Induktivität und die unterstützenden Komponenten sind im Gehäuse enthalten. Die fortschrittliche Topologie des LTM4693 bietet eine kontinuierliche Übertragung über alle Betriebsmodi. Der VIN -Betrieb von 2,6 V bis 5,5 V deckt eine große Auswahl von Stromquellen ab, einschließlich typischer 3,3 V und 5 V. Die Ausgangsspannung im Bereich von 1,8 V bis 5,5 V wird über einen externen Widerstand eingestellt. Nur wenige Externe Komponenten sind für eine typische Applikation erforderlich.
Der LTM4693 DC/DC-Wandler von analog Devices wird in einem extrem flachen 3,5 mm × 4,0 mm × 1,25 mm LGA-Gehäuse angeboten und ist Bleifrei und RoHs-konform.
Merkmale
- Großer Eingangsspannungsbereich von 2,6 V bis 5,5 V
- Einstellbarer Ausgangsspannungsbereich von 1,8 V bis 5,5 V
- 2 A Dauerausgangsstrom mit VIN ≥ VOUT (Abwärtsmodus und Auf-/Abwärtsmodus); mindestens 1 A Dauerausgangs mit VIN < VOUT (Aufwärtsmodus)
- Auf-/Abwärtswandler-Architektur mit geringer Welligkeit
- Programmierbarer Sanftanlauf undVIN-UVLO
- Aufwärtsmodus-IQ von 15 μA für einen hohen Wirkungsgrad bei leichten Lasten
- Extrem flacher, kleiner Footprint zur Oberflächenmontage
- LGA-Gehäuse von 3,5 mm × 4 mm × 1,25 mm
Applikationen
- Telecom, datacom (optical modules) und Industrieanlagen
- Industrie- und Medizintechnik-Applikationen
- Drahtlose HF-Transmitter
- Batteriebetriebene Systeme
Videos
Development Tools
Analog Devices Inc. DC3016A Demonstrationsschaltung für LTM®4693
Buck-Boost-Netzteil, das über den LTM4693 µModule®-Auf-/Abwärtsregler verfügt.
Analog Devices Inc. EVAL-CN0551-EBZ Evaluierungsboard
Referenzdesign für eine USB-betriebene HF-Leistungsverstärkerschaltung für das ISM-Band von 433,92 MHz.

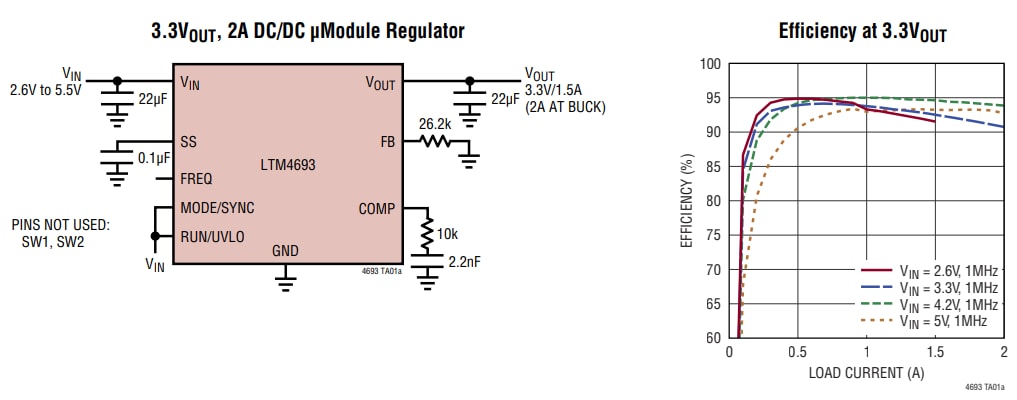

Typische Applikation
