Analog Devices Inc. LTM4712 µModule®-Abwärts-/Aufwärtswandler
Der Analog Devices Inc. LTM4712 μModule® -Abwärts-/Aufwärtswandler enthält einen Schaltregler, einen Leistungsschalter, eine Induktivität und die unterstützenden Bauelemente in einem kompakten Gehäuse. Das vollständige Design erfordert nur wenige externe Komponenten, einschließlich eines Widerstands zur Einstellung der Frequenz, eines Widerstands zur Einstellung der Ausgangsspannung, Eingangs- und Ausgangskondensatoren und eines Messwiderstands, um eine durchschnittliche Eingangs- oder Ausgangsstromregelung zu erreichen. Der LTM4712 wird über einen Eingangsspannungsbereich von 5 V bis 36 V betrieben und kann Ausgangsspannungen zwischen 1 V und 36 V regeln.
Der LTM4712 unterstützt einen wählbaren Betrieb im erzwungenen kontinuierlichen Modus (FCM) / Pulse-Skipping-Modus (PSM). Die Strommodussteuerung ermöglicht ein schnelles Einschwingverhalten bei Leitungs- und Laständerungen, ohne die Stabilität zu beeinträchtigen. Der SYNC-Eingang und der CLKOUT-Ausgang ermöglichen eine einfache Synchronisierung. Das Bauteil unterstützt einen Mehrphasen-Parallelbetrieb für Hochleistungsapplikationen.
Der LTM4712 von Analog Devices Inc. wird in einem Ball-Grid-Array-Gehäuse (BGA) von 16 mm × 16 mm × 8,34 mm angeboten, das sich für die automatisierte Bestückung durch Standardausrüstungen zur Oberflächenmontage eignet. Das LTM4712 ist RoHs-konform.
Merkmale
- Vollständiges Abwärts-Aufwärts-Schaltnetzteil
- VOUT gleich, größer, kleiner als VIN
- Großer Eingangsspannungsbereich: 5 V bis 36 V
- Großer Ausgangsspannungsbereich: 1 V bis 36 V
- 12 A im Buck- und Buck-Boost-Modus, 6 A unter 12 VIN und 24 VOUT
- Wirkungsgrad von bis zu 98%
- Spitzenstrommodussteuerung
- Einstellbare durchschnittliche Eingangs- oder Ausgangsstrombegrenzungen
- Eingangs- oder Ausgangsstromüberwachung
- Power-Good-Ausgangssignal
- Parallelschaltbar für erhöhten Ausgangsstrom
- Phasenverriegelbare Festfrequenz: 100 kHz bis 600 kHz
- Wählbare erzwungene Dauer-/Pulse-Skipping-Modi
- VOUT ist während der Abschaltung von VIN getrennt
- BGA-Gehäuse von 16 mm x 16 mm x 8,34 mm
Applikationen
- Telekommunikation, Server und Netzwerkgeräte
- Industrielle Steuerung
- Batteriebetriebene Hochleistungsbauteile

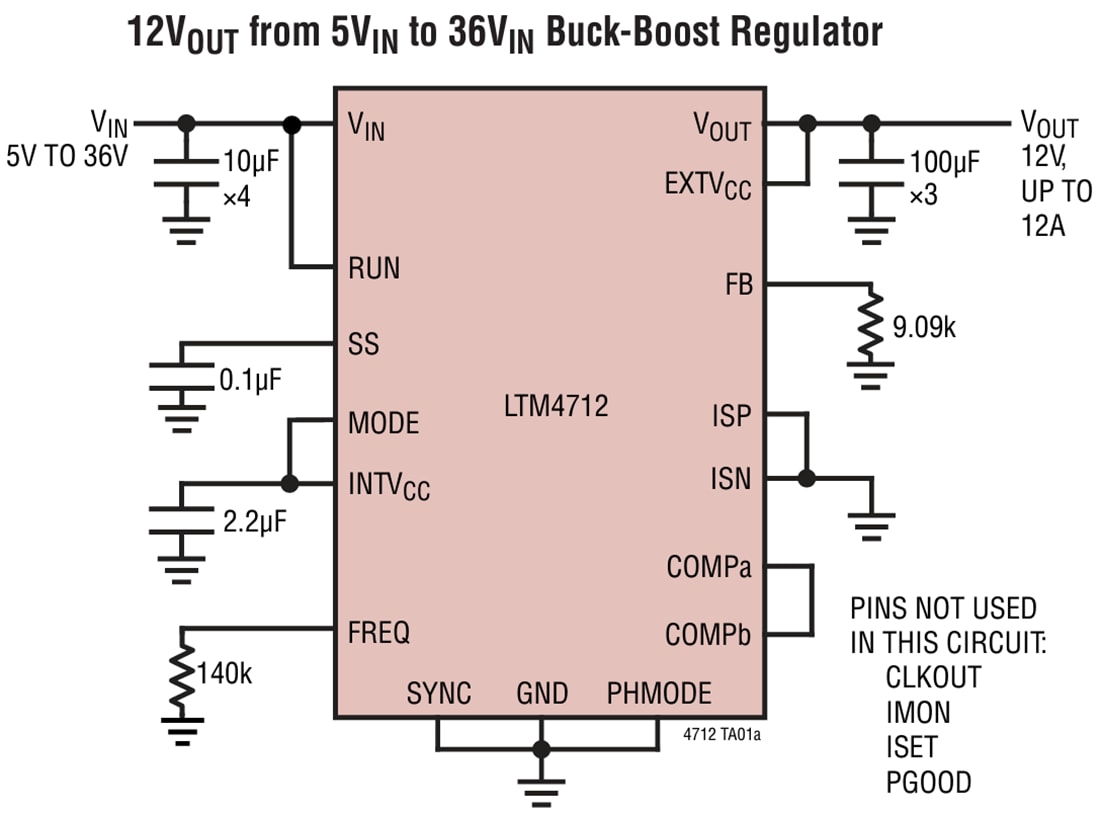

Typische Applikation
Verwandte Development Tools
Analog Devices Inc. DC3189A Demonstrationsschaltung
Demonstriert den LTM4712, einen hocheffizienten Auf-/Abwärtswandler- μModule® -Regler.
Analog Devices Inc. EVAL-LTM4712-A2Z Evaluierungsboard
Vierfache PolyPhase® -Lösung mit dem LTM4712 Buck-Boost- µModule® -Regler mit hohem Wirkungsgrad.
