Analog Devices Inc. LTM8042 µModule-Boost-LED-Treiber und Stromquelle
Der Analog Devices Inc. LTM8042 µModule-Boost-LED-Treiber und Stromquelle ist speziell für die Ansteuerung von LEDs von bis zu 1 A ausgelegt. Der LTM8042-1 steuert bis zu 350 mA an. Das Bauteil kombiniert eine Boost-Leistungstopologie mit einer einzigartigen Stromschleife für den Betrieb als Konstantstromquelle. Der PWM-Eingang bietet eine 3000:1-LED-Verdunkelung und eine 10:1-Analog-Verdunkelung eines einzelnen Widerstands oder eine Analogspannung wird auf dem CTL-Pin angelegt. Der LTM8042/LTM8042-1 verfügt über einen ununterbrochenen Pfad zwischen seinem Ein- und Ausgang. Das Bauteil bietet eine Kurzschluss- oder Überlastfestigkeit vom Ausgang zur Masse.
Merkmale
- True-Color-PWM™ mit 3000:1-Verdunkelungsverhältnis
- Kann im Boost-, Buck-Modus oder Buck-Boost-Modus betrieben werden
- Großer Eingangsspannungsbereich:
- Betrieb von 3 V bis 30 V
- Überspannungsschutz von bis zu 40 V
- Gate-Treiber für optionale PWM-Verdunkelung mit p-Kanal-MOSFET
- Einstellbare Frequenz: 250 kHz bis 2 MHz
- Konstantstrom- und Konstantspannungsregelung
- Niedriger Abschaltstrom: <1 µA
- RoHS-konformes Gehäuse mit vergoldeten Pads
- Winziges oberflächenmontierbares Gehäuse mit niedrigem Profil (9 × 15 × 2,82 mm)
Applikationen
- Display-Hintergrundbeleuchtung
- Automotive- und Avionik-Beleuchtung
- Beleuchtung
- Scanner

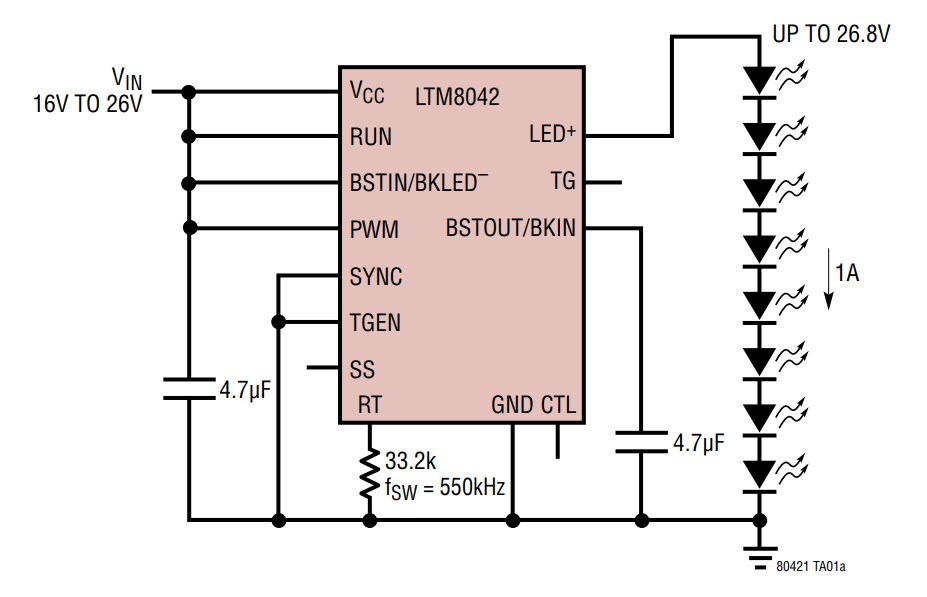

TYPISCHE APPLIKATION
Vielseitiger LED-Treiber der mit Eingangsspannungen über oder unter dem Pegel der LED-Kette verwendet werden kann
Der LTM8042 ist ein µModule®-LED-Treiber, der LEDs mit einem Strom von bis zu 1 A und einem Verdunkelungsverhältnis von 3000:1 unterstützen kann Er wird von Eingangsspannungen von 3 V bis 30 V und in einem großen Frequenzbereich von 250 kHz bis 2 MHz betrieben, wodurch der Einsatz in einer großen Auswahl von Applikationen, wie z. B. Scanner sowie Automotive- und Avionik-Beleuchtung, ermöglicht wird. Der LTM8042 bietet eine einfache Konfiguration in drei Topologien — Boost, Buck und Buck-Boost — und erfüllt somit die Anforderungen einer großen Auswahl von spezifischen Applikationen.
