Analog Devices / Maxim Integrated MAX77542 Vierphasen-Abwärtswandler mit hohem Wirkungsgrad

Analog Devices MAX77542 Vierphasen-Abwärtswandler mit hohem Wirkungsgrad verwenden ein adaptives COT-Strommodus-Steuerschema (Constant-on-Time, COT) und eine flexible Architektur, die fünf Phasen-Konfigurationen unterstützt. Der MAX77542 verfügt über einen großen Eingangsspannungsbereich, der eine direkte Umwandlung für Ausgänge von weniger als 1 V von 1- bis 3-Zellen-Li+-Batterien und USB Power-Delivery(PD)-Versorgungsschienen ermöglicht. Die Ausgangsspannungen sind mit Widerständen voreingestellt und sind über eine I2C-kompatible Schnittstelle weiter einstellbar.

Die MAX77542 Wandler von ADI enthalten einen flexiblen Sequenzer und programmierbare Soft-Start-/Soft-Stopp-Anstiegsraten, die gesteuerte Übergänge zwischen Betriebszuständen bieten. Programmierbare Schaltfrequenz, Frequenzverfolgung und Frequenzspreizungsfunktionen ermöglichen eine einfachere Systemoptimierung für rauschempfindliche Applikationen. Multifunktions-I/Os ermöglichen eine flexible Steuerung von jedem Ausgang für EN-, LPM-, FPWM-, POK-, RSTINB- und RSTOB-Status. Eine Reihe von integrierten Schutzfunktionen gewährleistet einen sicheren Betrieb unter anormalen Betriebsbedingungen.

Merkmale

  • Eingangsspannungsbereich: 2,8 V bis 16 V
  • Ausgangsspannungsbereich: 0,3 V bis 5,2 V
  • Max. 16 A (4 A/φ) mit 5 x Phasenkonfigurationen
  • ±0,5 % VOUT -Genauigkeit (Standard-VOUT bei +25 °C)
  • 94 % Spitzenwirkungsgrad (7,6 VIN, 3,3 VOUT, 1 MHz)
  • Automatischer SKIP-/PWM-Übergang und Stromsparmodus
  • Dropout-Betrieb mit 98 % des maximalen Tastverhältnisses
  • Differential-Ausgangsspannungsmessung
  • Flexibler Sequenzer mit Soft-Start-/Soft-Stopp-Anstiegsraten
  • Vorgespannte Inbetriebnahme und aktive Ausgangsentladung
  • Nennschaltfrequenzen: 0,5 MHz / 1,0 MHz / 1,5 MHz
  • Frequenzspreizungsmodulation für EMI-Reduzierung
  • Interne/externe Frequenzverfolgung
  • Standard-VOUT und Phasenkonfigurationseinstellung durch RSELx
  • Multifunktions-I/Os für EN, LPM, FPWM und POK
  • UVLO, thermische Abschaltung und Kurzschluss-Sicherung
  • Serielle Hochgeschwindigkeits-I2C-Schnittstelle
  • Erhältlich in 60-Bump-WLP (4,36 mm x 2,56 mm x 0,65 mm)
  • Gesamtlösungsgröße weniger als 115 mm2 mit 2.520 x Induktivitäten

Applikationen

  • 1- bis 3-Zellen-Li+- und USB-C-Power-Delivery-Systeme
  • Audio-/Videogeräte und PCIe-/RAID-Karten
  • Applikationsprozessoren, FPGAs, DSPs und ASICs

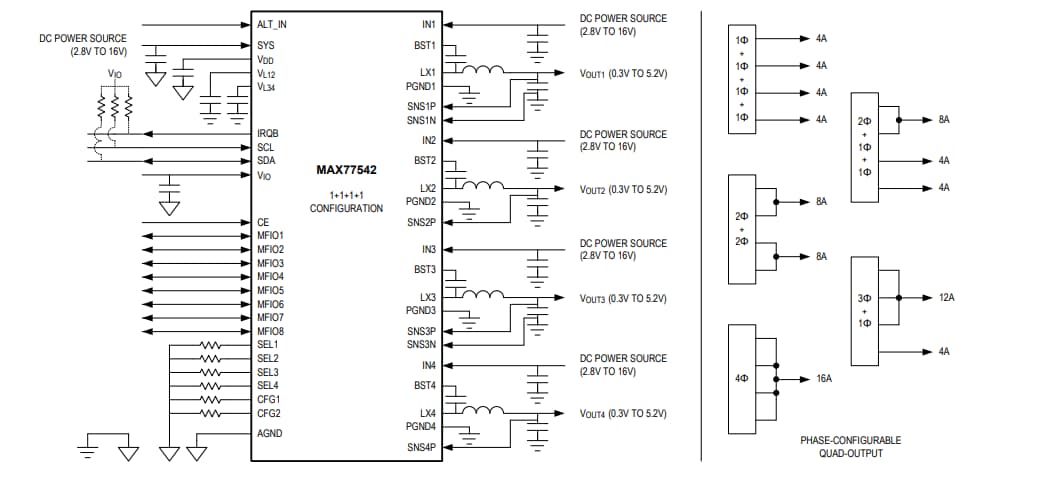

Typische Applikations-Schaltung

Applikations-Schaltungsdiagramm - Analog Devices / Maxim Integrated MAX77542 Vierphasen-Abwärtswandler mit hohem Wirkungsgrad
Veröffentlichungsdatum: 2023-08-29 | Aktualisiert: 2023-10-02
