Analog Devices Inc. HF- und Mikrowellen-Lösungen
Analog Devices bietet ein umfangreiches Portfolio an HF-ICs an. Das Portfolio deckt die gesamte HF-Signalkette von DC bis über 100 GHz ab und umfasst mehr als 1.000 Hochleistungs-HF-ICs. Analog Devices bietet eine große Auswahl von HF-Funktionsblöcken sowie hochintegrierte Lösungen für Test- und Messgeräte an. Ein komplettes Angebot von Design-Ressourcen unterstützt die Entwicklung von HF-Systemen. Zu diesen Design-Ressourcen gehören Design-Tools, schnelle FMC-Prototyping-Plattformen, Schaltungen von Lab® und Referenzdesigns.

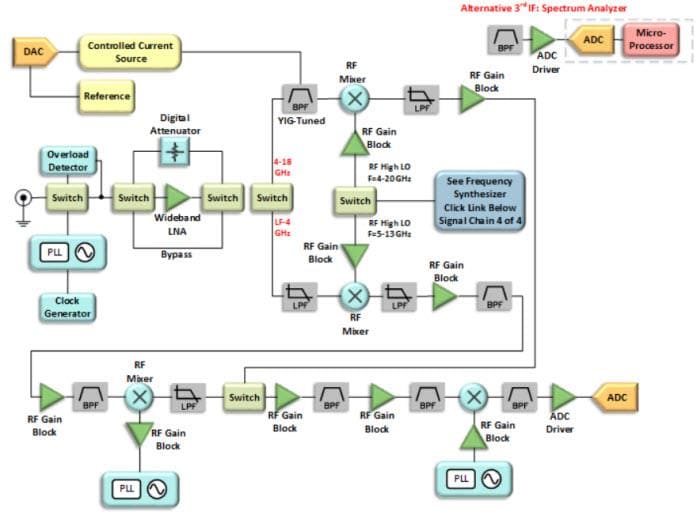

Signalkettendiagramm
ADIsim-Software
Analog Devices bietet die ADIsimRF™ als benutzerfreundlichen HF-Signalkettenrechner an.Die ADIsimRF berechnet den Rauschfaktor, die kaskadierte Gain, P1dB, IP3 und den Stromverbrauch. Designer können bis max. 20 Stufen auswählen. Das Design-Tool ermöglicht ein einfaches Einsetzen, temporäres Stummschalten oder Entfernen von Stufen. Der Rechner kann zwischen dem Sende- und Empfangsmodus umschalten, wenn die erfassten Daten eingangs- bzw. ausgangsbezogen sind.Die ADIsimRF zeigt die Ergebnisse in Tabellen und grafischer Darstellung an.
Die ADIsimRF enthält Embedded-Bauteilmodelle für die meisten HF-Komponenten von Analog Devices.Pulldown-Menüs ermöglichen den Zugriff auf die Daten des Bauteils.Bauteildaten (IP3, P1dB, Gain und Rauschfaktor) werden in verschiedenen Frequenzstufen gespeichert. Für Bauteile mit variabler Gain werden die Daten auch in Gain-Stufen gespeichert. Außerdem können benutzerdefinierte Bauteile erstellt und gespeichert werden. Zur Unterstützung der Auswahl des Bauteils enthält die ADIsimRF Komponentenauswahl-Tabellen. Zudem enthält die ADIsimRF etwa 50 Balun- und SAW-Filtergerätemodelle von Drittanbietern.
