Analog Devices / Maxim Integrated TMC2211STEPSTICK Evaluierungsboard
Das Analog Devices TMC2211STEPSTICK Evaluierungsboard ermöglicht eine unkomplizierte erste Evaluierung des TMC2211 und bietet volle Kontrolle über alle seine Funktionen. Der TMC2211 von Analog Devices ist ein Pin-konfigurierbarer, leistungsstarker Smart-Schrittmotorregler- und Treiber-IC. Er verfügt über einen fortschrittlichen Schrittmotortreiber mit integriertem 256-Mikroschritt-Indexer und vollständig integrierten H-Brücken mit maximal 65 V,3,0 A. Dazu gehören auch nicht-dissipative integrierte Stromsensoren (ICS).
Merkmale
- Einzelversorgungsspannungsbereich: 4,5 V DC bis 65 V DC
- Typische Nennströme pro H-Brücke (+25 °C)
- 2 A RMS (2,8 A Sinusspitze) bei V S = 24 V
- 1,7 A RMS (2,4 A Sinusspitze) bei V S = 48 V
- Versorgungsspannung der I/O- Logikschaltung von 2,2 V bis 5,5 V
- Konfigurations-Pins und Widerstände
Applikationen
- Textil-, Näh- und Strickmaschinen
- Labor- und Fabrikautomatisierung
- ID-/Kartendrucker
- Flüssigkeitsfördertechnik und medizinische Applikationen
- Büroautomatisierung und Papierfördertechnik
- POS, Massage-Stühle
- Geldautomaten, Ein- und Auszahlungsgeräte, Banknotenprüfer, Bankautomaten
- CCTV, Sicherheit
- Pumpen- und Ventilsteuerung
- Heliostat- und Antennenpositionierung
- Bühnenbeleuchtung
Erforderliche Ausrüstung
- TMC2211STEPSTICK Evaluierungsboard
- Ein kompatibler Motor (z. B. ein Qmot-Schrittmotor)
- Netzteil
- Kabel zur Verbindung mit dem Motor und der Stromversorgung
- 0,64-mm-Stiftleisten mit einem Rastermaß von 2,54 mm
- Flachkopf-Schraubendreher von 1 mm bis 1,5 mm

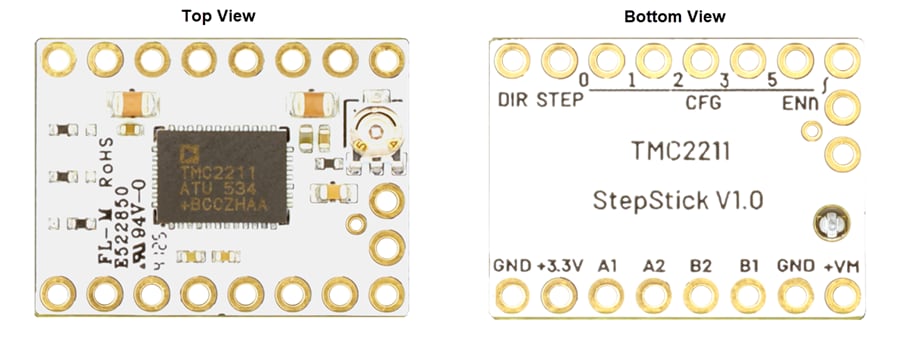

Board-Layout
Verwandter Schrittmotortreiber
Analog Devices Inc. TMC2211 Integrierter SchrittmotorTreiber
Schrittmotortreiber-IC mit Konfigurationsmöglichkeiten über Gehäusepins und Diagnoseausgänge.
