Analog Devices / Maxim Integrated TMC6460-EVKIT Evaluierungsboard

Analog Devices TMC6460-EVKIT Evaluierungsboard beinhaltet das TMC6460-EVAL Board sowie die Eselsbrücke und das Landungsbrücken- Schnittstellen Board, die zusammen als Teil des ADI Trinamic™ TMCL-Ökosystems verwendet werden. Der TMC6460 ist der erste vollständig integrierte Servotreiber-IC, der eine feldorientierte Steuerung (FOC) Regler, eine Leistungsstufe, Stromsensoren und eine Rückkopplungs-Engine in einem einzigen Chip vereint. Durch sein hochintegriertes Design ermöglicht es die Steuerung von FOC- Drehmoment, Geschwindigkeit und Positionsbewegung mit unübertroffener Miniaturisierung.

Dank der hohen PWM- Frequenzfähigkeit des Analog Devices TMC6460 können damit Präzisionsmotoren mit niedriger Induktivität und kernlose Bauweise effizient angesteuert werden. Der flexible und einfach zu bedienende TMC6460 bietet die ideale LÖSUNG für Applikationen, die eine präzise Positionierung und eine schnelle Beschleunigung erfordern. Das TMC6460-EVAL Board ermöglicht die Verwendung des TMC6460 als Teil des ADI Trinamic- Evaluierungsboardsystems beispielsweise in Kombination mit dem TMCL-IDE oder dem PyTrinamic Python Paket.

Merkmale

  • Hochminiaturisierter Servoantrieb-SoC
    • Laufwerke 36V BLDC- und DC- Motoren an
    • Strombelastbarkeit von bis zu 3 ARMS und 5 AFS
  • Hochleistungsfähige Bewegungssteuerung
    • Hardwarebasierte feldorientierte Steuerung (FOC)
    • Bis zum 200 kHz Regelkreis und PWM- Engine
    • Eingebetteter Rampenregler 8-point
    • Flexibler Feedback-Sensor (ABN, SinCos, digitaler/analoger Hall-Sensor, SPI- Encoder)
  • Integrierte Leistungsebene und Signalkonditionierung
    • Drei 36-V-Halbbrücken 55 mΩ/FET
    • Integrierte skalierbare, verlustfreie Stromsensoren
    • Genauer CSA und ADC
    • Kurzschluss und thermischer Schutz

Applikationen

  • Robotik und Automatisierung
  • CCTV- und PTZ-Kameras
  • SMT-Bestückungsautomaten
  • Fotografie-Gimbals
  • Infusionspumpen und Spritzenpumpen
  • BLDC/PMSM- und DC-Servomotoren

Lieferumfang Kit

  • TMC6460 Evaluierungsboard
  • Landungsbrücke PC- Schnittstellenkarte
  • Eselsbrücke Brückenanschlussplatine

Erforderliche Ausrüstung

  • TMC6460-EVAL# (enthalten)
  • Landungsbrücke (im Lieferumfang enthalten) mit der aktuellen TMC-Evaluierungssystem FirmWare
  • Eselsbruecke-Board (im Lieferumfang enthalten)
  • BLDC-Motor (max. 3ARMS)
  • Stromversorgung (4,5 V bis 36 V; Stromsteckverbinder im Kit enthalten)
  • Kabel zur Schnittstelle von Motor, Peripheriegeräten und Netzteil
  • USB Type-C® Datenkabel
  • PC mit dem aktuellen TMCL-IDE (die integrierte Entwicklungsumgebung für ADI Trinamic Module und Chips)
  • TMC6460 Datenblatt
  • TMC6460-EVKIT Benutzerhandbuch

Weitere Ressourcen

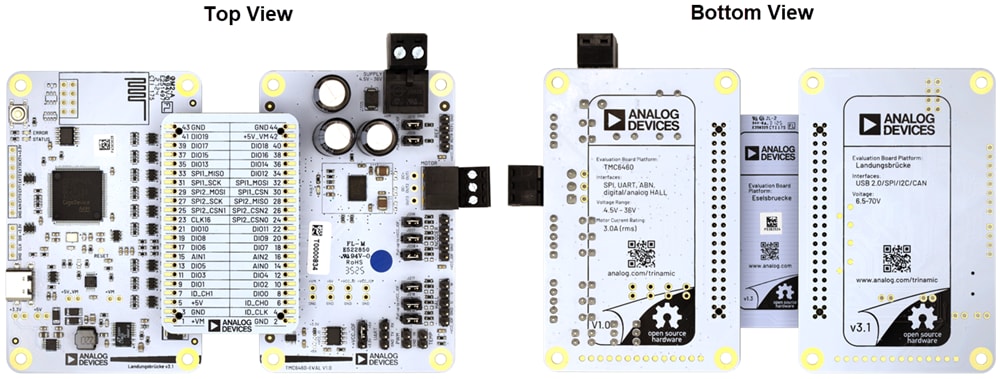

Board-Layout

Technische Zeichnung - Analog Devices / Maxim Integrated TMC6460-EVKIT Evaluierungsboard

Zugehörige Service-Laufwerk-ICs

Analog Devices / Maxim Integrated Vollintegrierter Servoregler-IC

Beinhaltet einen FOC Regler, eine Leistungsstufe, Stromsensoren und eine Feedback-Engine, alles in einem Chip.

Learn Moreüber Analog Devices / Maxim Integrated Vollintegrierter Servoregler-IC View Productsverwandt mit Analog Devices / Maxim Integrated Vollintegrierter Servoregler-IC
