Analog Devices Inc. LT8636x Synchrone 6-A-Abwärtsregler mit 42 V

Analog Devices LT8636x Synchrone 6-A-Abwärtsregler mit 42 V verfügen über eine Silent Switcher®-Architektur, die zur Reduzierung von elektromagnetischen Störungen (EMI) ausgelegt ist. Dies ermöglicht dem Abwärtsregler einen hohen Wirkungsgrad bei hohen Schaltfrequenzen zu liefern. Die Ausgangsspannung der Abwärtsregler ist niedriger als ihre Eingangsspannung. Darüber hinaus verfügen die Abwärtsregler über eine Spitzenstrommodussteuerung mit einer minimalen Einschaltdauer von 40 ns, wodurch hohe Untersetzungsverhältnisse selbst bei hohen Schaltfrequenzen ermöglicht werden. Darüber hinaus bietet der LT8636 einen sehr niedrigen Ruhestrom von 2,5 µA.

Merkmale

Silent Switcher®-Architektur
- Extrem niedrige EMI-Emissionen
- Optionale Frequenzspreizungsmodulation
Hoher Wirkungsgrad bei Hochfrequenz
- Bis zu 96 % Wirkungsgrad bei 1 MHz, 12 V_IN bis 5 V_OUT
- Bis zu 95 % Wirkungsgrad bei 2 MHz, 12 V_IN bis 5 V_OUT
Großer Eingangsspannungsbereich von 3,4 V bis 42 V
5 A maximaler Dauerstrom, 7 A Spitzenausgangsstrom
Schnelle Einschaltzeit: 30 ns (min.)

Betrieb im Burst Mode® mit extrem niedrigem Ruhestrom
- 2,5-μA-IQ-Regelung: 12 V_IN bis 3,3 V_OUT
- Ausgangswelligkeit: <10 mV_P-P
Niedriger Dropout unter allen Bedingungen: 100 mV bei 1 A
Erzwungener ununterbrochener Modus
Auf 200 kHz bis 3 MHz einstellbar und synchronisierbar
Ausgangs-Soft-Start und Führungsfolge

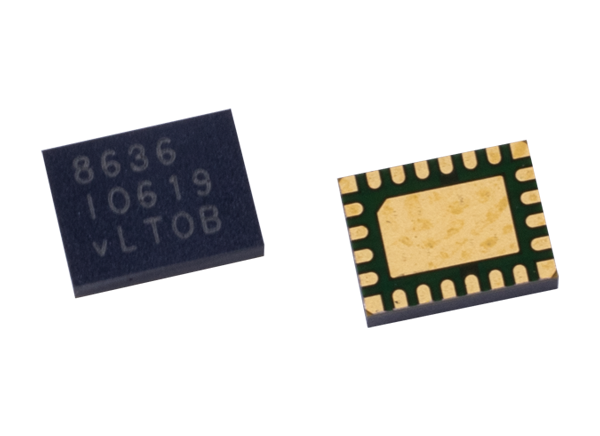

Kleines 20-Pin-LQFN-Gehäuse von 4 mm × 3 mm
AEC-Q100-Qualifizierung noch ausstehend
