Analog Devices Inc. MAX11947EVKIT Evaluierungskit
Das Evaluierungskit MAX11947EVKIT von Analog Devices Inc. enthält zwei vollständig bestückte und getestete Leiterplatten (PCBs), die alle Komponenten enthalten, die zur Evaluierung des Betriebsverhaltens und des Funktionsumfangs des MAX11947 erforderlich sind. Der MAX11947 ist ein AISG V2.0/V3.0-konformes, voll integriertes Modem mit einem 4:1 Multiplexer. Das Evaluierungskit enthält eine Windows® -10-kompatible Software, die eine einfache grafische Benutzeroberfläche (GUI) für die Steuerung der Leiterplatte über eine Standard-USB-Mikro-Verbindung bietet. Die GUI bietet dem Benutzer Zugriff auf Hardware-Steuerungen über ein MAX32625PICO-Board.
Das MAX32625PICO-Board ist eine Schnellentwicklungsplattform, die Ingenieuren bei der schnellen Implementierung von Designs mit dem Arm® Cortex®-M4-Mikrocontroller MAX32625 mit FPU hilft. Darüber hinaus enthält das Board den MAX14750-PMIC, der das gesamte MAX11947EVKIT-Board von ADI direkt betreiben kann. Weitere Merkmale des MAX11947 umfassen eine On-Board-Quarzreferenz, SMA-Steckverbinder für HF-Anschlüsse, optionale Komponenten-Footprints für das Filterdesign und eine RS485-Off-Board-Schnittstelle, die eine Isolierung von 2,75 kVRMS bietet.
Merkmale
- USB-gespeister Betrieb
- Niederspannungs- und Stromsparbetrieb
- On-Board-Quarz-Referenz
- On-Board-SPI-Schnittstellenschaltung
- Vom Benutzer wählbare VCC–Versorgungsspannung
- +3,3 V
- +5 V
- LED-Anzeigen
- Leistung
- Aktiver Anschluss
- Betriebsmodi
- Einfache Windows-10-kompatible GUI-Steuerung
- Bleifrei und RoHS-konform
- Vollständig bestückt und getestet
Applikationen
- Einzel- und Multi-Primär-Controller für die Basisstation (SALD und MALD)
- Antennen-Leitungsbauteile (ALDs)
- Antennen-Arrays
- Turmeinbau-Verstärker (TMAs)
- Smart-Bias-Ts
- RS485-Halbduplex-Koaxialverbindungen
- 2 MHz OOK-Modem-Applikationen
Erforderliche Ausrüstung
- MAX11947EVKIT Evaluierungskit
- Zwei MAX11947EVKIT Leiterplatten
- Zwei USB-A-Mikro-B-Kabel
- Vom Benutzer bereitgestellter Windows-PC mit zwei USB-Ersatzanschlüssen
- Ein oder mehrere 50-Ω-Koaxialkabel mit SMA-Steckverbindern an beiden Enden

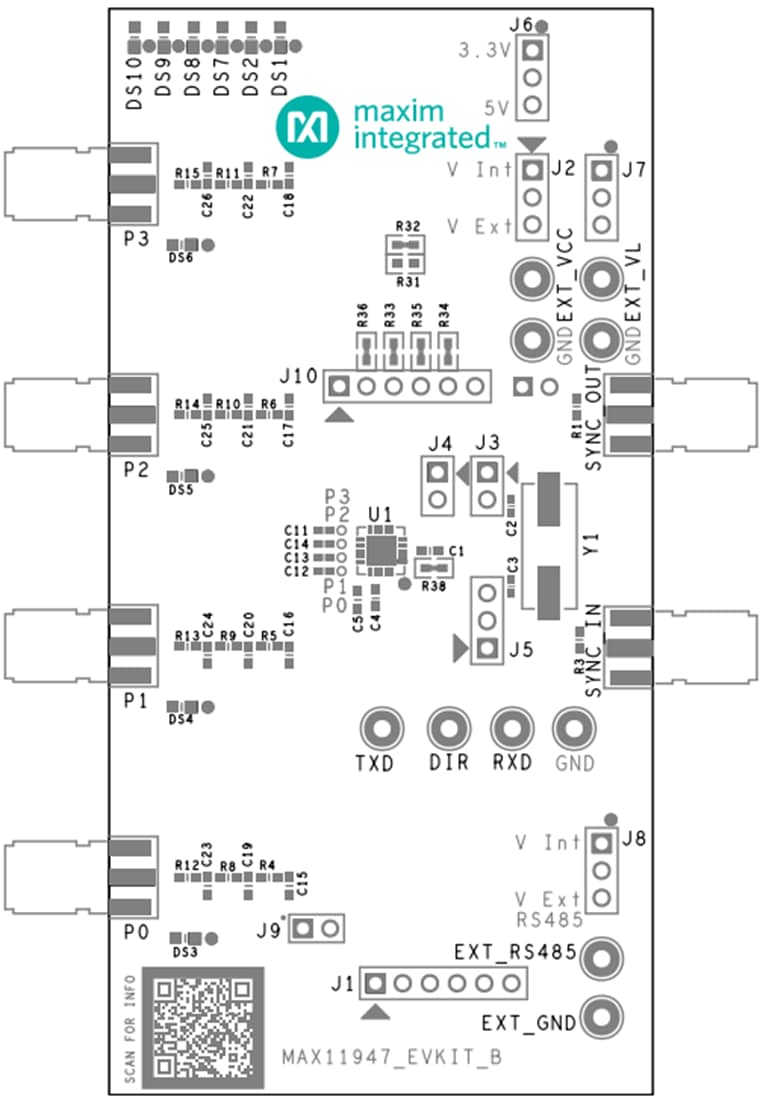

Board-Layout
Verwandte Produkte
Analog Devices Inc. MAX11947 Integriertes Vierkanal-AISG-Modem
AISG v2.0- und v3.0-konformes, vollständig integriertes Modem mit einem 4:1 Multiplexer, das die Konnektivität erleichtert.
Analog Devices / Maxim Integrated MAX14720 & MAX14750 Energiemanagement-Lösungen
Integrieren einen Netzschalter, einen linearen Regler, einen Abwärtsregler und einen Abwärts-Aufwärts-Regler.
Verwandtes Development Tool
Analog Devices / Maxim Integrated MAX32625PICO Evaluierungsboard
Schnellentwicklungsplattform basierend auf dem MAX32625 ARM Cortex-M4-Mikrocontroller mit FPU.
