Analog Devices / Maxim Integrated MAX14430/MAX14431/MAX14432 Digitalisolatoren
Die MAX14430/MAX14431/MAX14432 Digitalisolatoren von Maxim Integrated sind stromsparende digitale galvanische Vierkanal-Isolatoren mit einer Isolationsbewertung von 3,75 kVRMS in 60 Sekunden. Der MAX14430/MAX14431/MAX14432 überträgt digitale Signale zwischen Schaltkreisen mit verschiedenen Leistungsbereichen. Dies wird erreicht, indem mit einer 1,8-Volt-Versorgung bei 1 MBit/s nur 0,58 mW pro Kanal verbraucht wird.
Merkmale
- Robuste galvanische Isolierung für schnelle, digitale Signale
- Bis zu 200 MBit/s Datenrate
- Hält 3,75 kVRMS für 60 Sekunden (VISO) stand
- Widerstehen kontinuierlich 445 VRMS (VIOWM)
- Hält ±10 kV Stoßstrom zwischen GNDA und GNDB mit 1,2/50 μs Wellenform stand
- Hohe CMTI (50 kV/μs typisch)
- Geringer Stromverbrauch
- 1,1 mW pro Kanal bei 1 MBit/s mit VDD = 3,3 V
- 3,5 mW pro Kanal bei 100 MBit/s mit VDD = 1,8 V
- Optionen zur Unterstützung einer großen Auswahl von Applikationen
- Zwei Datenraten (25 MBit/s bzw. 200 MBit/s)
- 3-Kanal-Richtungskonfigurationen
- Zwei Ausgangs-Standardzustände (High oder Low)
Applikationen
- Isolierte SPI-Schnittstelle
- Feldbuskommunikation für Industrieautomatisierung
- Isolierte RS-485/RS-422, CAN
- Batteriemanagement
- Medizinische Systeme

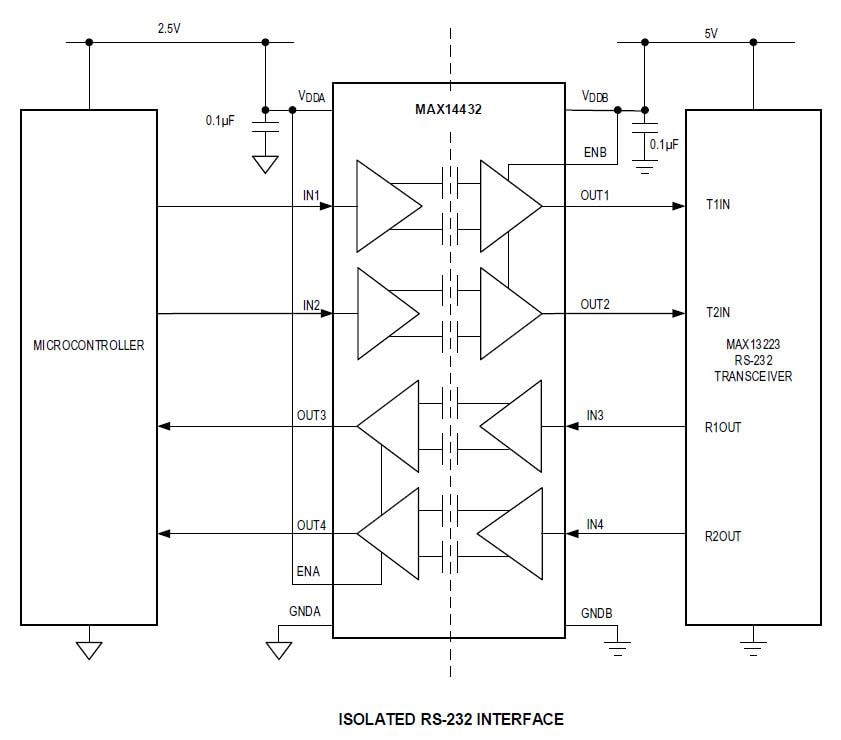

Typische Applikations-Schaltung
Evaluierungskit
Analog Devices / Maxim Integrated MAX14432 Evaluationskit
Wird zur Auswertung der MAX14432 unidirektionalen digitalen Vierkanal-Isolatoren verwendet.
Veröffentlichungsdatum: 2018-03-26
| Aktualisiert: 2023-04-13
