Analog Devices / Maxim Integrated Maxim MAX14661 16:2 Einzelversorgungsschienen-Multiplexer
Der Maxim MAX14661 16:2 Einzelversorgungsschienen-Multiplexer ist ein seriell gesteuerter, Zweikanal-Analog-Multiplexer, der mit jedem der 16 Kontakte gleichzeitig an jeden gewöhnlichen Kontakt oder in beliebiger Kombination angeschlossen werden kann. Das Gerät verfügt über eine Beyond-the-Rails™-Kapazität, sodass Signale von ±5,5V mit einer Einzelversorgung zwischen +1,6V und +5,5V übertragen werden können. Die serielle Steuerung kann zwischen I2C und SPI gewählt werden. Beide Modi bieten eine individuelle Steuerung des unabhängigen Schalters, sodass alle Kombinationen von Schaltern verwendet werden kann. Der I2C-Modus bietet zwei Kontakte zur Adressenauswahl und ermöglicht dadurch das Adressieren von bis zu vier Geräten auf einem einzigen Bus. Der SPI-Modus enthält einen DOUT-Kontakt, der zum Verketten von mehreren Geräten mit einem einzigen Auswahlsignal verwendet werden kann.
Merkmale
- Beyond-the-Rails technology reduces cost and complexity
- Switch ± 5.5V signals from a +1.6V single supply
- Wide +1.6V to +5.5V supply range
- Low 5.5Ω RON (Typ.) across the supply range
- Flexible multiplexing enables design reuse
- 16:2 matrix switch multiplexer connects any input pin to either common pin in any combination
- Each switch is independently controlled via I2C or SPI
- Programmable shadow registers allow simultaneous updating
- Low distortion switching improves system performance
- Total harmonic distortion + noise 0.005% (Typ.)
- RON flatness 2.5mΩ (Typ.) across a complete signal range
- Integrated protection for system reliability
- ±10kV HBM ESD protection on all AB_ and COM_Pins, even when powered down
Applikationen
- Audio input selection
- Data acquisition
- I2C signal switching
- System diagnostics

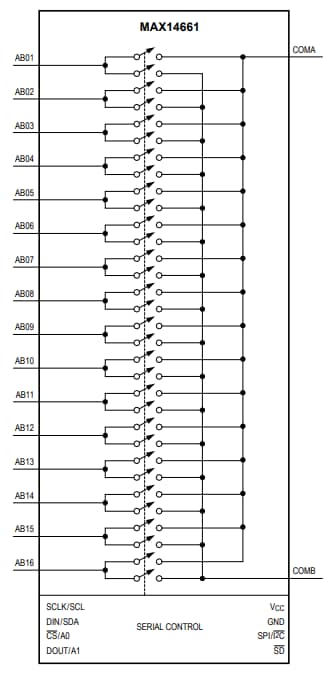

Functional Diagram
