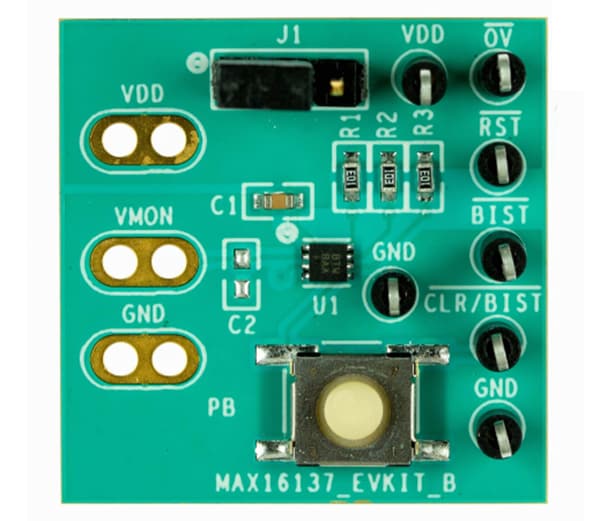

Analog Devices / Maxim Integrated MAX16137 Evaluierungskit
Das Analog Devices Inc. MAX16137 Evaluierungskit ermöglicht Benutzern die Evaluierung des MAX16137 Spannungswächters mit Einzelfenster mit einer Genauigkeit von 1 %. Der MAX16137 bietet eine Genauigkeit von 1 %, einen Fensterdetektor-Überwachungs-Reset-IC mit BIST-Funktion (integrierte Selbsttestfunktion) und einen Überspannungsfehlerausgang in einem 8-Pin-TDFN-Gehäuse.
Das MAX16137 Evaluierungskit von ADI verfügt über mehrere Testpunkte, um die Evaluierung des Bauteils zu vereinfachen. Das Evaluierungskit ist über den Automotive-Temperaturbereich von -40 °C und +125 °C vollständig bestückt und getestet und ist mit dem installierten MAX1613700/VY + verfügbar.
Merkmale
- Versorgungsspannungsbereich: 1,71 V bis 5,5 V
- Drucktaster zum Löschen der OV-Verriegelung
- Bewährtes zweilagiges und 2-Unzen-Kupfer-PCB-Layout
- Automotive-Temperaturberecih: -40 °C und +125 °C
- Zeichnet sich durch eine kompakte Lösungsgröße aus
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX16137 Evaluierungskit
- 5-V-DC-Netzteil (X2)
- Ein Digitalmultimeter (DMM)
- Vierkanal-Oszilloskop
Layout
Schaltplan
Veröffentlichungsdatum: 2021-04-06
| Aktualisiert: 2023-04-13
