Maxim MAX16832A/MAX16832C Konstantstrom-Abwärtstreiber
für LEDs mit hoher Helligkeit

Die Maxim MAX16832A/MAX16832C Konstantstrom-Abwärtstreiber für LEDs mit hoher Helligkeit bieten eine kostengünstige Designlösung für die Innen- und Außenbeleuchtung von Fahrzeugen, Architektur und Umgebungsbeleuchtung sowie in LED-Lampen und anderen LED-Beleuchtungsanwendungen. Die MAX16832A/MAX16832C werden in einem Eingangsspannungsbereich von +6,5V bis +65V betrieben und können einen Ausgangsstrom von bis zu 700mA bieten. Sie können bei Temperaturen bis zu +125°C oder bis 1A bei einer Temperatur von bis zu +105°C betrieben werden. Ein High-Side-Strommessungsresistor passt den Ausgangsstrom an und ein dedizierter Pulsbreitenmodulations-Eingang (PWM) ermöglicht Impuls-LED-Dimmungen über einen weiten Helligkeitsbereich. Diese Komponenten eignen sich hervorragend für Anwendungen bei denen ein breiter Eingangsspannungsbereich erforderlich ist. Die High-Side-Strommessung und eine eingebaute Stromeinstellungsschaltung reduzieren die Anzahl externer Komponenten während gleichzeitig ein durchschnittlicher Ausgangsstrom mit einer ±3% bereitgestellt wird.

Merkmale

Kostengünstige Lösung für eine Vielzahl von LED-Beleuchtungsanwendungen
- 6,5V bis 65V Eingangsspannungsbereich
- Bis zu 1A Ausgangsstrom
- ±3% LED-Stromgenauigkeit
- Auswählbare Dimming-Optionen: Linear oder PWM
Reduzierte Anzahl Komponenten führt zu Kosten- und Platzeinsparungen
- On-Board 65V, 0,45Ω Leistungs-MOSFET
- Widerstandsprogrammierbarer LED-Konstantstrom
- Integrierte High-Side-Strommessung mit 200mV Strommessreferenz
- Hysteresesteuerung: Bis zu 2MHz Schaltfrequenz
Schutzfunktionen und breiter Temperaturbereich verbessern die Zuverlässigkeit der Beleuchtungskörper
- Thermischer Foldback-Schutz dimmt die LEDs zur Reduzierung der Überhitzung
- Überhitzungsschutz
- Erhältlich in 8-Pin thermisch verbesserten SO-Gehäusen
- Betriebstemperaturbereich: -40°C bis +125°C

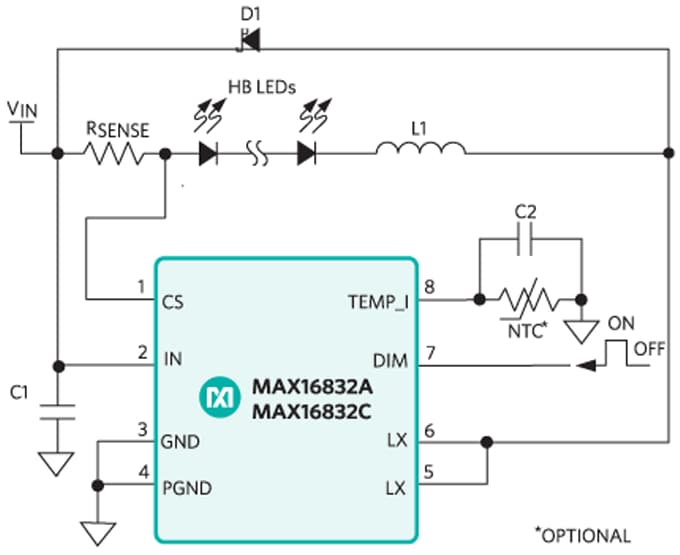

Anwendungsbereiche

Architektur-, Industrie- und Umgebungsbeleuchtung
Rückfahr-, Nebelscheinwerfer und Tagfahrlicht für die Automobilindustrie
Head-up-Displays
Anzeige- und Notbeleuchtungen
MR16 und MR111 LED-Leuchten

MAX16832CEVKIT Test-Kit

Das Maxim MAX16832CEVKIT Test-Kit demonstriert das MAX16832C hysteretische Strommodus-LED-Treiber-IC mit hoher Helligkeit. Das MAX16832C-Kit ist als Abwärtstopologie mit einer Konstantstrom-LED-Treiberschaltung mit hoher Helligkeit (HB-LED) für externe HB-LEDs konfiguriert. Das MAX16832CEVKIT arbeitet mit einer DC-Versorgungsspannung von 6,5V bis 65V und ist für die Bereitstellung von 666mA Strom auf nutzerunterstützte HB-LEDs ausgelegt. Die Ausgangsspannung für die HB-LED-Kette kann bis auf 64V steigen und ist von der Eingangsspannung des Kits abhängig. Das MAX16832CEVKIT kann für einen digitalen Pulsweitenmodulation-(PWM)-Dimmerbetrieb mit einem digitalen PWM-Eingangssignal konfiguriert werden. Die Testkit-Schaltung verfügt über eine thermische Foldback- und Temperatur-Simulationsschaltungs-Funktion. Das MAX16832CEVKIT wird vollständig montiert und als getestete Leiterplatte zur Aufbaumontage geliefert. Zusätzlich wurde das Leiterplatten-Layout für eine optimale Wärmeableitung maximiert. Das MAX16832CEVKIT kann nach Auswechseln des ICs auch einen MAX16832A bewerten.
