Analog Devices Inc. MAX16984AEVKIT Evaluierungskit
Das Analog Devices Inc. MAX16984AEVKIT Evaluierungskit ist zur Evaluierung der Funktionsweise des MAX16984A Fahrzeug-Hochstrom-DC/DC-Abwärtswandlers mit hohem Wirkungsgrad und integriertem USB-Typ-A-Regler konfiguriert. Der MAX16984A enthält USB 2.0 D+/D- Schutzschalter mit einer Bandbreite von 1 GHz, die einen ESD-Schutz und eine Batterie-Kurzschluss-Sicherung für Niederspannungs-Transceiver bieten.
Merkmale
- Konfigurierbare Ladeerkennungsmodi
- USB-IF BC1.2 CDP, DCP
- Apple 2.4A
- Samsung 2.0A
- China YD/T 1591-2009 Ladespezifikation
- Automatische USB-Spannungsanpassung durch integrierten DC/DC-Wandler (310 kHz bis 2,2 MHz)
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Applikationen
- Fahrzeug-Funk und -Navigation
- USB-Anschluss für Host- und Hub-Applikationen
- Automotive-Konnektivität
- Telematik
- Dediziertes USB-Ladegerät
Erforderliche Ausrüstung
- MAX16984A Evaluierungskit
- 2-m-USB-A-Verlängerungskabel (im Evaluierungskit enthalten)
- 1,6 Ω 20-W-Widerstand (im Evaluierungskit enthalten) oder elektronische Last
- USB-Typ-A-Stecker (im Evaluierungskit enthalten)
- 14 V/2 A DC-Netzteil oder Autobatterie (VBAT)
- Digitales Voltmeter (DVM)
- USB-Typ-A-flash-Laufwerk

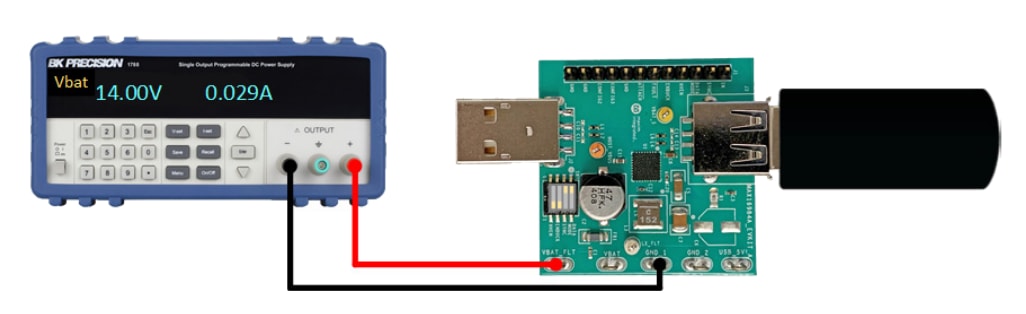

Einrichtung
