Analog Devices / Maxim Integrated MAX17633 Synchrone DC/DC-Abwärtswandler
Maxim MAX17633 synchrone DC/DC-Abwärtswandler sind synchrone Hochspannungs-DC/DC-Abwärtswandler mit integrierten MOSFETs und hohem Wirkungsgrad, die über einen Eingangsspannungsbereich von 4,5 V bis 36 V arbeiten. Diese Bauteile sind in der Lage, einen Strom von 3,5 A zu liefern. Die MAX17633A und MAX17633B sind Bauteile mit einer festen Ausgangsspannung von 3,3 V und 5 V. Der MAX17633C ist ein Bauteil mit einer einstellbaren Ausgangsspannung (0,9 V bis 90 % des VIN). Eine integrierte Kompensation für den Ausgangsspannungsbereich beseitigt die Notwendigkeit für externe Komponenten.
Der MAX17633 verfügt über eine Spitzenstrommodus-Steuerungsarchitektur. Das Bauteil kann im erzwungenen Pulsweitenmodulations- (PWM), Impulsfrequenzmodulations- (PFM) oder diskontinuierlichen Leitungsmodus (DCM) arbeiten, um einen hohen Wirkungsgrad bei Volllast- und Leichtlastbedingungen zu ermöglichen. Der MAX17633 bietet eine minimale Einschaltzeit, die höhere Schaltfrequenzen und eine kleinere Lösungsgröße ermöglicht.
Merkmale
- Verringert die Anzahl externer Komponenten und die Gesamtkosten
- Kein Synchronisationsbetrieb durch Schottky
- Integrierte Ausgleichskomponenten
- Vollkeramik-Kondensatoren, kompaktes Layout
- Verringert die Anzahl der zu lagernden DC/DC-Regler
- Breiter Eingangsbereich von 4,5 V bis 36 V
- Ausgangsspannungsbereich einstellbar von 0,9 V bis 90 % VIN
- Bietet einen Übertemperaturbereich von bis zu 3,5 A
- 200 kHz bis 2,2 MHz anpassbare Frequenz mit externer Synchronisation
- Erhältlich in einem 20-Pin-TQFN-Gehäuse von 4 mm x 4 mm
- Reduziert die Verlustleistung
- Spitzenwirkungsgrad > 90 %
- PFM- und DCM-Modi ermöglichen einen erweiterten Wirkungsgrad bei niedriger Last
- Hilfs-Bootstrap-Versorgung (EXTVCC) für einen verbesserten Wirkungsgrad
- 2,8 μA Abschaltstrom
- Zuverlässiger Betrieb in widrigen Industrieumgebungen
- Hiccup-Modus-Überlastschutz
- Verstellbares und monotones Einschalten mit vorgespannter Ausgangsspannung
- Eingebaute Ausgangsspannungsüberwachung mit RESET
- Programmierbarer EN/UVLO-Schwellenwert
- Übertemperaturschutz
- Hoher Industrie-Umgebungsbetriebstemperaturbereich von -40 °C bis +125 °C / Sperrschichttemperaturbereich von -40 °C bis +150 °C
Applikationen
- Netzteile für industrielle Steuerungen
- Universal-Point-of-Load
- Verteilte Versorgungsregulierung
- Netzteile für Basisstation
- Regulierung des Wandtransformators
- Hochspannungs-Einzelboard-Systeme

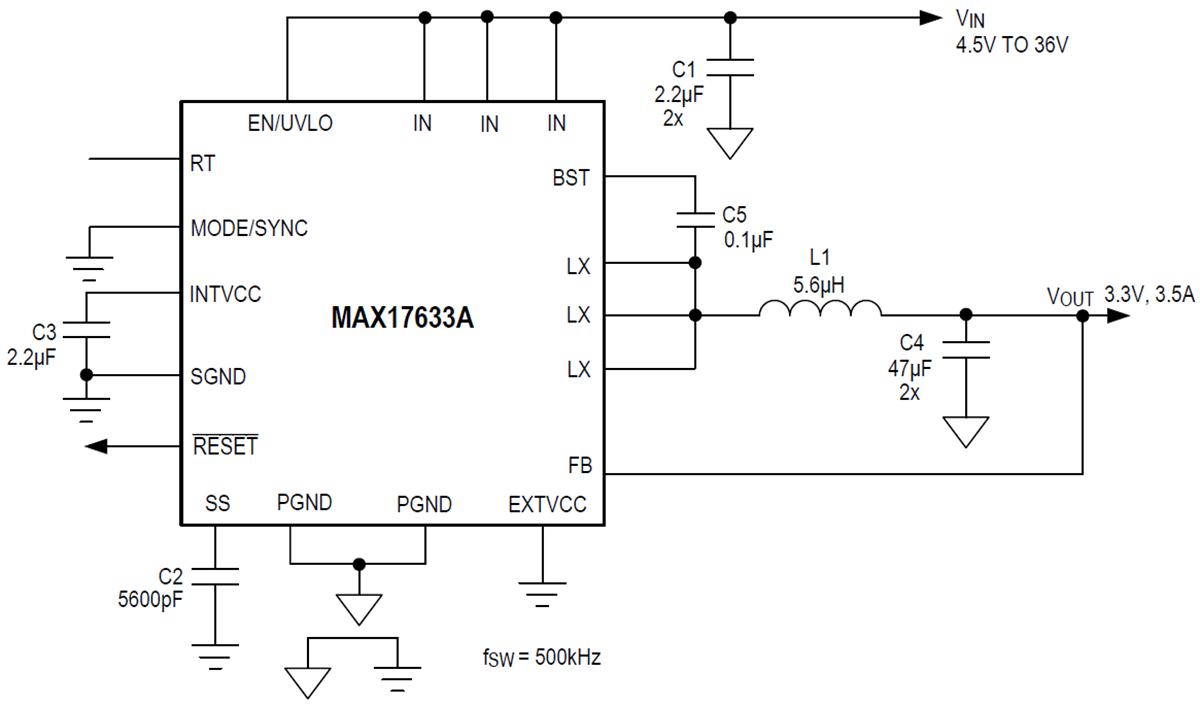

Typische Applikations-Schaltung
Dazugehöriges Development Tool
Analog Devices / Maxim Integrated MAX17633AEVKIT Wandler-Evaluierungskit
Bietet ein bewährtes Design zur Evaluierung des MAXM17633A synchronen DC/DC-Abwärtswandlers.
Veröffentlichungsdatum: 2018-08-30
| Aktualisiert: 2023-04-25
