Analog Devices Inc. MAX20048 H-Brücken-Auf-/Abwärtsregler

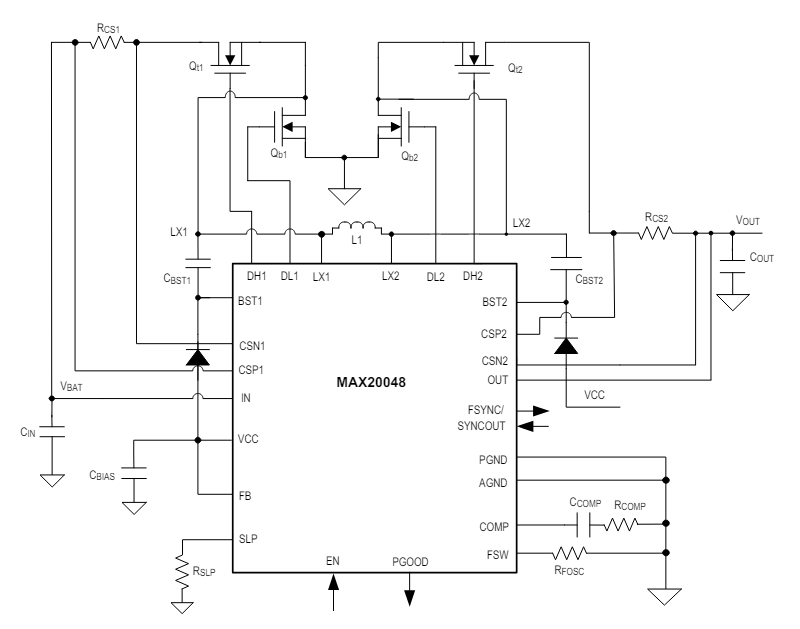

Der MAX20048 H-Brücken-Auf-/Abwärtswandler von Analog Devices Inc. ist ein Strommodus-Auf-/Abwärtswandler. Das Bauteil arbeitet mit Eingangsspannungen von 4,5 V bis 36 V und verbraucht nur 55µA Ruhestrom bei Nulllast. Sobald die Einschaltbedingungen erfüllt sind, kann das Bauteil über einen erweiterten Eingangsspannungsbereich von 2 V bis 36 V betrieben werden. Die Schaltfrequenz ist von 220 kHz bis 2,2 MHz über einen Widerstand programmierbar und kann mit einem externen Taktgeber synchronisiert werden. Die Ausgangsspannung des Bauteils ist als 5 V fest oder einstellbar von 4 V bis 25 V verfügbar. Der große Eingangsspannungsbereich zusammen mit seiner Fähigkeit, eine konstante Ausgangsspannung während Batterietransienten aufrechtzuerhalten, macht das Bauteil ideal für Fahrzeuganwendungen. In Leichtlast-Applikationen ermöglicht ein Logikeingang (FSYNC) den Bauteilen, entweder im Skip-Modus für einen reduzierten Stromverbrauch oder im erzwungenen Festfrequenz-PWM-Modus zu arbeiten, um Frequenzschwankungen zu eliminieren und EMI zu reduzieren. Die Schutzfunktionen umfassen zyklusbedingte Strombegrenzung und thermische Abschaltung mit automatischer Wiederherstellung. Der MAX20048 ist in einem kleinen 24-Pin-TQFN-EP-SW-Gehäuse von 4 mm x 4 mm verfügbar.
