Analog Devices / Maxim Integrated MAX20330 Programmierbarer OVP-Steuerungs-PMIC

Der Maxim Integrated MAX20330 programmierbare Überspannungs- (OVP) Steuerenergie-Management-IC (PMIC) ist ein Controller mit VBUS-Funktion zur Impedanz-Erkennung. Die VBUS Impedanz-Erkennung erkennt weiche Kurzschlüsse und warnt die Nutzer vor der potenziellen Überhitzung des Steckverbinders. Der MAX20330 PMIC betreibt einen externen Low-R_ON-Pfad für das Bauteil, das eine flexible und einstellbare OVLO-Schwelle benötigt. Dieser Überspannungsregler wurde mit einer eingebauten Ladungspumpe entwickelt, um einen einzelnen oder dualen externen Back-to-Back-n-Kanal-MOSFET mit niedrigem R_ON(10 mΩ max.) zu betreiben. Der MAX20330 OVP-Controller verfügt über eine extrem schnelle Ausschaltzeit von 100 ns und einen Übertemperaturschutz.

Der Eingangsspannungsbereich des MAX20330 programmierbaren Überspannungs-PMIC reicht von 2,7 V bis 36 V und arbeitet im erweiterten Temperaturbereich von -40° C bis 85° C. Dieser PMIC ist in einem 8-Bump-Wafer-Level-Gehäuse (WLP) erhältlich (0,35 mm Rastermaß, 1,77 mm x 1,03 mm) und eignet sich ideal für den Einsatz in Smartphones, Tablets, Phablets und Desktops.

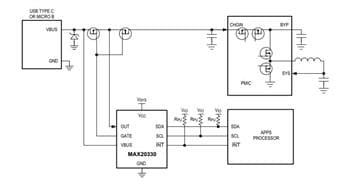

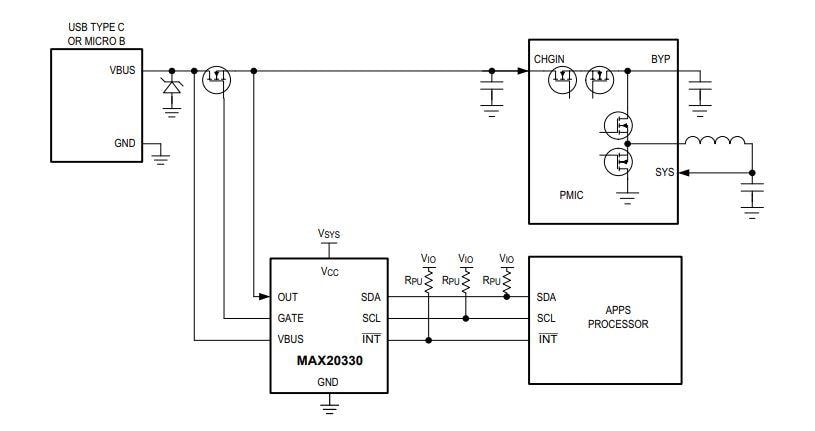

Merkmale

Schützt tragbare Hochleistungsgeräte:
- Breiter Betriebseingangsspannungsbereich 2,7 V bis 36 V
- Extrem schnelles Ausschalten: 100 ns
- Integrierte Ladungspumpe zum Ansteuern des externen n-MOSFET
Flexibles Überspannungsschutzdesign:
- I²C-einstellbarer Auslösepegel für Überspannungsschutz
- Großer OVLO-Schwellwertbereich, einstellbar von 4 V bis 24 V (168 Schritte)
- Voreingestellte genaue interne OVLO-Schwellenwerte: 6,8 V ±2 %

Zusätzliche Schutzfunktionen erhöhen die Betriebssicherheit:
- VBUS-Kurzerkennung
- Soft-Start, um den Einschaltstrom zu reduzieren
- Interne 15 ms Startup-Entprellzeit
- Überhitzungsschutz
Platzsparendes Gehäuse:
- 8-Bump-WLP 0,35 mm Rastermaß; 1,77 mm x 1,03 mm
