Analog Devices / Maxim Integrated MAX20429 Evaluierungskit
Das Analog Devices Inc. MAX20429 Evaluierungskit ist eine vollständig bestückte und getestete Applikations-Schaltung für den MAX20429 6-A-Dual-Niederspannungs-Abwärtswandler. Die MAX20429 6-A-Dual-Niederspannungs-Abwärtswandler mit hohem Wirkungsgrad bieten einen Laststrom von bis zu 6 A (Spitze) pro Ausgang von 0,5 V bis 1,5875 V in 12,5-mV-Schritten und 1,6 V bis 3,8 V in 50-mV-Schritten.
Das ADI MAX20429 Evaluierungskit verfügt über Automotive-Standard-Bauelemente und testet alle Ausgänge bis zur Volllast. Verschiedene Testpunkte und Steckbrücken sind im Lieferumfang des Kits enthalten. Das MAX20429 Standard-Evaluierungskit wird mit dem installierten MAX20429CAFNA/VY+ geliefert, der werkseitig für eine Widerstands-einstellbare Ausgangsspannung konfiguriert ist. Der standardmäßige Widerstandsteiler des MAX20429 Evaluierungskits wird mit einer Ausgangsspannung von 0,6 V auf sowohl VOUT1 als auch VOUT2 umgangen.
Merkmale
- Einzelversorgungsbetrieb mit Eingangsversorgungsbereich von 3,0 V bis 5,5 V
- Werkseitig einzeln programmierbare Ausgangsspannungen von 0,5 V bis 3,8 V
- Widerstands-einstellbare Ausgangsspannung
- Einzel-Ausgangsstrom von bis zu 6 A
- Ausgangsspannungsgenauigkeit: ±1 %
- Eingang für Frequenzsynchronisierung
- Einzelne Freigabe-Pins
- Einzelne RESET-Ausgänge
- Steckbrücken und Testpunkte auf den Schlüsselknoten für eine vereinfachte Evaluierung
- Automotive-Temperaturbereich: -40 °C bis +125 °C
- Externe Automobilstandard-Komponenten
- Bewährtes PCB-Layout
- Vollständig bestückt und getestet
Erforderliche Ausrüstung
- MAX20429 Evaluierungskit
- 5-A-DC-Netzteil (PS1) von 5 V
- 2 x Digitale Multimeter (DMM)
- Elektronische Last, 30-W-fähig (EL1)
Dazugehörige Produkte
Analog Devices / Maxim Integrated MAX20429 6-A-Dual-Niederspannungs-Abwärtswandler
Bieten einen Laststrom von bis zu 6 A (Spitze) pro Ausgang von 0,5 V bis 1,5875 V in 12,5-mV-Schritten.

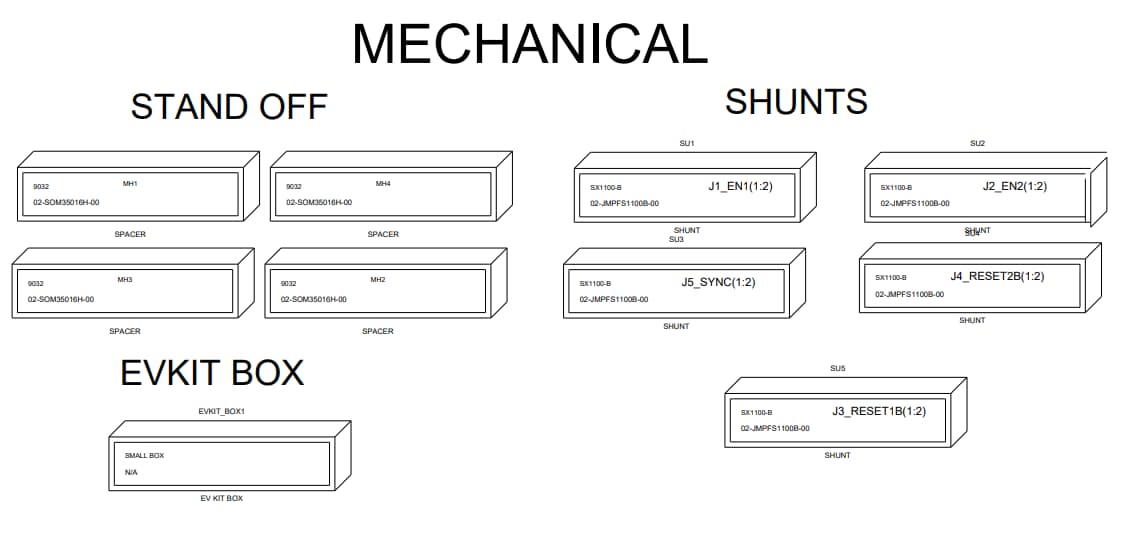

Kit-Schaltplan
PCB-Layout
