Analog Devices / Maxim Integrated MAX20812 Abwärtsschaltregler
Der Analog Devices Inc. MAX20812 Abwärtsschaltregler verfügt über einen Eingangsspannungsbereich von 2,7 V bis 16 V und eine konfigurierbare Schaltfrequenz von 500 kHz bis 3 MHz. Der ADI MAX20812 liefert einen Laststrom bis zu 6 A pro Ausgang. Die zwei Ausgänge können als Zweiphasen-Regler mit einem Einfachausgang, der einen Laststrom von bis zu 12 A unterstützt, parallelgeschaltet werden.
Der MAX20812 Abwärtsschaltregler von ADI nutzt eine Strommodus-Steuerung mit fester Frequenz und einer internen Kompensation. Die Dual-Schaltregler werden bei 180° phasenversetzt betrieben. Der MAX20812 verfügt über ein wählbares fortschrittliches Modulationsschema (AMS), um ein verbessertes dynamisches Lasttransienten-Betriebsverhalten zu bieten.
Darüber hinaus bietet das Bauteil einen wählbaren ununterbrochenen Strommodusbetrieb (DCM) zur Verbesserung des Wirkungsgrads bei geringer Last. Betriebseinstellungen und konfigurierbare Funktionen werden durch das Verbinden von Pin-Strap-Widerständen von den PGM_Pins zur Masse ausgewählt.
Der MAX20812 enthält mehrere Schutzfunktionen, einschließlich positiver und negativer Überstrom-, Ausgangs-Überspannungs- und Übertemperaturschutz. Diese Funktionen sind in einem kompakten FC2QFN-Gehäuse von 3,5 mm x 4,6 mm untergebracht.
Merkmale
- Hohe Leistungsdichte mit einer niedrigen Anzahl Komponenten
- Dual-Ausgang oder Zweiphasen-Betrieb
- Einzelversorgungsbetrieb mit integriertem LDO für die Vorspannungserzeugung
- Optionale externe Vorspannung von 2,5 V bis 5,5 V für einen höheren Wirkungsgrad
- Kompaktes 21-Pin-FC2QFN-Gehäuse von 3,5 mm x 4,6 mm
- Interne Kompensation
- Großer Betriebsbereich
- Eingangsspannungsbereich: 2,7 V bis 16 V
- Ausgangsspannungsbereich: 0,5 V bis 5,8 V
- Konfigurierbare Schaltfrequenz: 500 kHz bis 3 MHz
- Sperrschichttemperaturbereich: -40 °C bis +125 °C
- Drei Pin-Strap-Programmier-Pins zur Auswahl von verschiedenen Konfigurationen
- Unabhängige Freigabe und Power-Good für alle Ausgänge
- Optimierte Leistungsfähigkeit und Wirkungsgrad
- Spitzenwirkungsgrad von 92,5 % mit VDDH = 12 V, VOUT = 1,8 V und fSW = 1 MHz
- Verschachtelter, phasenversetzter Betrieb von 180°
- Wählbare AMS zur Verbesserung des Lasttransienten
- Wählbarer DCM zur Verbesserung des Wirkungsgrads bei geringer Last
- Aktiver Stromausgleich für einen Zweiphasen-Betrieb
Applikationen
- Kommunikationsgeräte
- Netzwerkausstattung
- Server und Speichergeräte
- Punktlast-Spannungsregler
- µP-Chipsätze
- Speicher-VDDQ
- I/O-Pins eines FPGA/DSP/MCUs
Dazugehöriges Kit
Analog Devices / Maxim Integrated MAX20812 Evaluierungskit
Eine Referenzplattform, die zur Evaluierung des MAX20812 DC/DC-Schaltregler-ICs mit zwei Ausgängen ausgelegt ist.

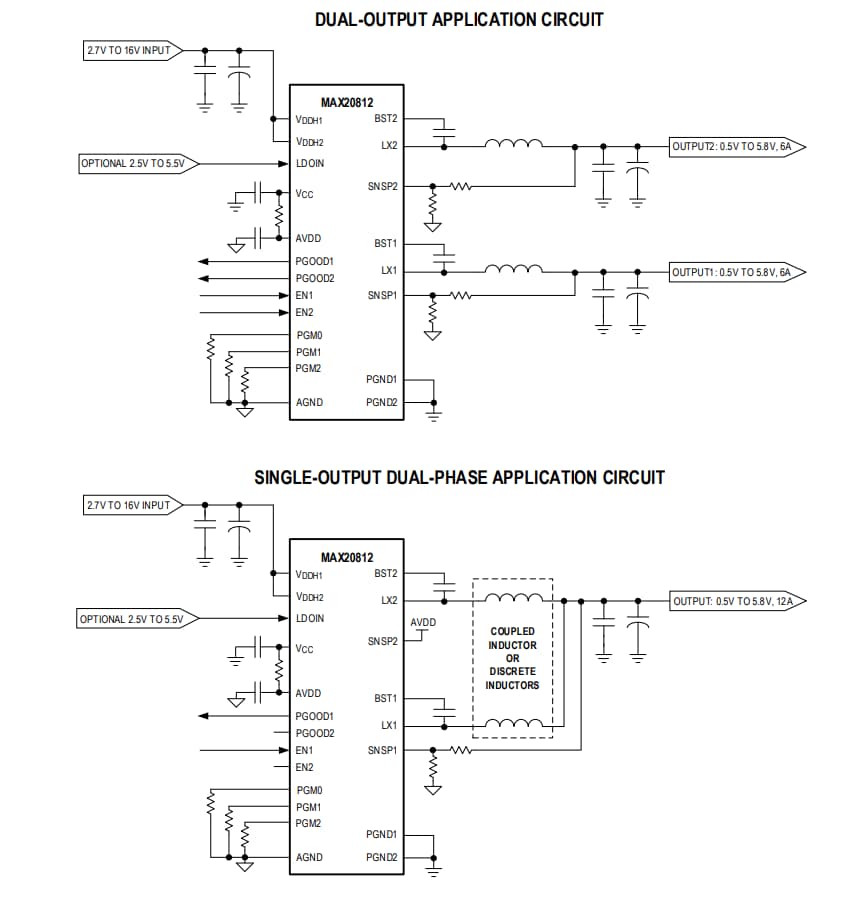

Vereinfachte Applikations-Schaltungen
Blockdiagramm
