Analog Devices Inc. MAX22245 und MAX22246 Zweikanal-Digital-Isolatoren
Die stromsparenden Sechskanal-Digitalisolatoren der Baureihe MAX22245 von Analog Devices sind verstärkte, schnelle, stromsparende galvanische Digitalisolatoren, welche die proprietäre Prozesstechnologie von Analog Devices verwenden Der MAX22246 überträgt digitale Signale zwischen Schaltungen mit verschiedenen Leistungsbereichen mit nur 0,71 mW pro Kanal bei 1 Mbps (1,8 V Versorgung). Der MAX22246 Alle Geräte verfügen über eine verstärkte Isolierung mit einer Widerstandsspannung von 5 kVRMS für 60 Sekunden.Der MAX22245 verfügt über zwei Kanäle, die Daten in die gleiche Richtung übertragen. Die zwei Kanäle des MAX22246 übertragen Daten in entgegengesetzten Richtungen. Dadurch eignet sich der MAX22246 hervorragend für die Isolierung der TX- und RX-Leitungen in einem Transceiver.
Die MAX22245 und MAX22246 Zweikanal-Digitalisolatoren sind für den Betrieb bei Umgebungstemperaturen von -40 °C bis +125 °C ausgelegt und in einem 8-Pin-Wide-Body-SOIC-Gehäuse mit einer Kriech- und Luftstrecke von 8 mm verfügbar.
Merkmale
- Verstärkte galvanische Isolierung für schnelle digitale Signale
- 8-Pin-Wide-Body-SOIC-Gehäuse mit einer Kriech- und Luftstrecke von 8 mm
- Bis zu 200 Mbpss maximale Datenrate
- Hält 5 kVRMS währen 60 s (VISO) stand
- Hält ununterbrochen 1.500 VRMS stand (VIOWM)
- Hält ±10 kV Stoßstrom zwischen GNDA und GNDB mit einer Wellenform von 1,2/50 μs stand
- Hohe CMTI (50 kV/μs, typisch)
- Geringer Stromverbrauch
- 0.76mW pro Kanal bei 1 Mbps mit VDD = 1,8 V
- 1.42mW pro Kanal bei 1 Mbps mit VDD = 3,3 V
- 3,2mW pro Kanal bei 100 Mbps mit VDD = 1,8 V
- Optionen zur Unterstützung einer großen Auswahl von Applikationen
- 2x maximale Datenraten (200 Mbps, 25 Mbps)
- Zweikanal-Richtungskonfigurationen
- Standardzustände mit zwei Ausgängen (hoch oder niedrig)
Applikationen
- Isolierte RS232, RS485/RS-422, und CAN
- Allgemeine Isolierungsapplikationen
- Feldbuskommunikation für Industrieautomatisierung
- Medizinische Systeme
- Motorantriebe

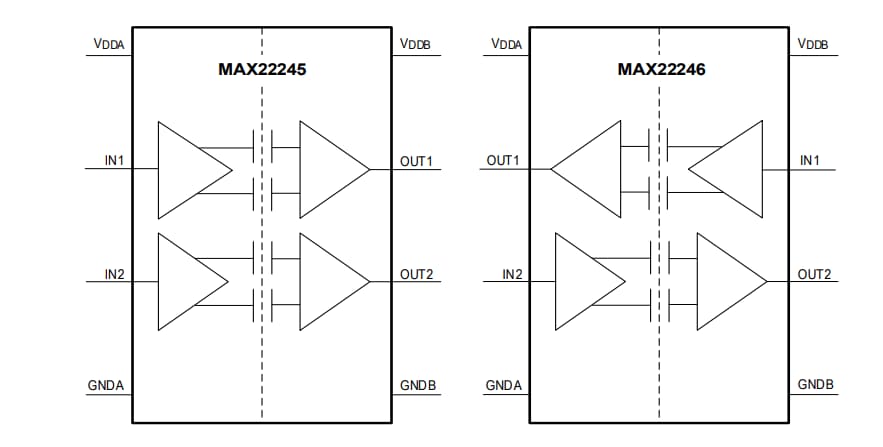

Funktionsdiagramm
Testschaltung und Timing-Diagramm
Veröffentlichungsdatum: 2020-09-18
| Aktualisiert: 2024-07-08
