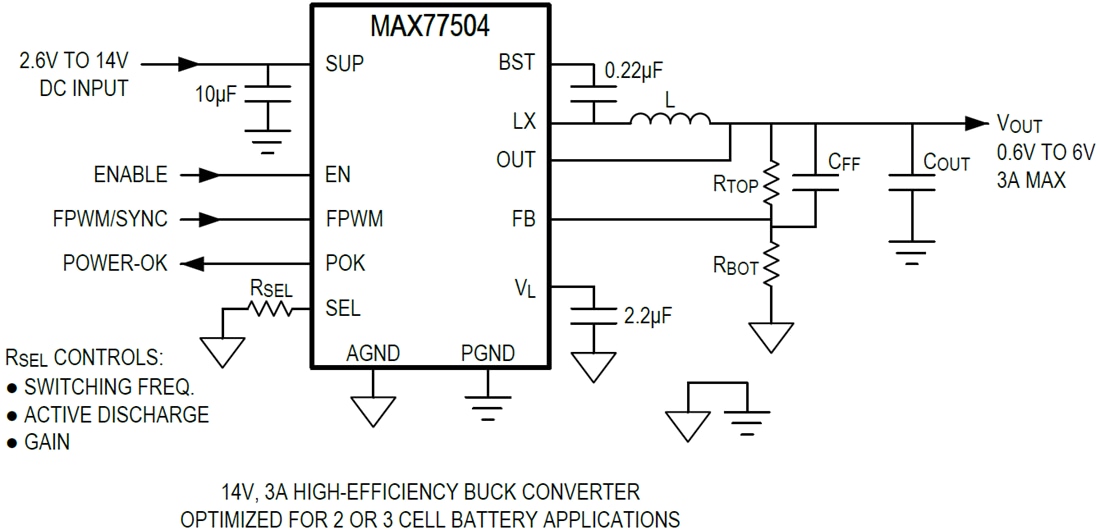

Analog Devices / Maxim Integrated MAX77504 Synchroner 3-A-DC/DC-Abwärtswandler

Der Maxim MAX77504 synchrone 3-A-DC/DC-Abwärtswandler ist für tragbare Applikationen optimiert, die mit 2-Zellen- und 3-Zellen-Batterien betrieben werden. Der Wandler wird mit einer Eingangsversorgungsspannung zwischen 2,6 V und 14 V betrieben. Die Ausgangsspannung ist mit externen Rückkopplungswiderständen zwischen 0,6 V und 6 V einstellbar. Das Bauteil verfügt über einen SKIP-Modus mit niedrigen I_Q, der einen hervorragenden Wirkungsgrad bei leichten Lasten ermöglicht. Der MAX77504 kann durch Ansteuern des FPWM-Pins mit einem externen Takt synchronisiert werden. Dedizierte Freigabe-, Power-OK- und FPWM-Pins ermöglichen eine einfache Hardware-Steuerung. Der SEL-Eingang ermöglicht eine einfache Konfiguration der Schaltfrequenz, der Gain und der aktiven Ausgangsentladungs-Option. Die integrierte Unterspannungssperre (UVLO), aktive Ausgangs-Entladung, Zyklus-für-Zyklus-Strombegrenzung und die Kurzschluss-Sicherung sorgen für einen sicheren Betrieb bei anormalen Betriebsbedingungen.
