Analog Devices / Maxim Integrated MAX77541EVKIT Wandler-Evaluierungskit

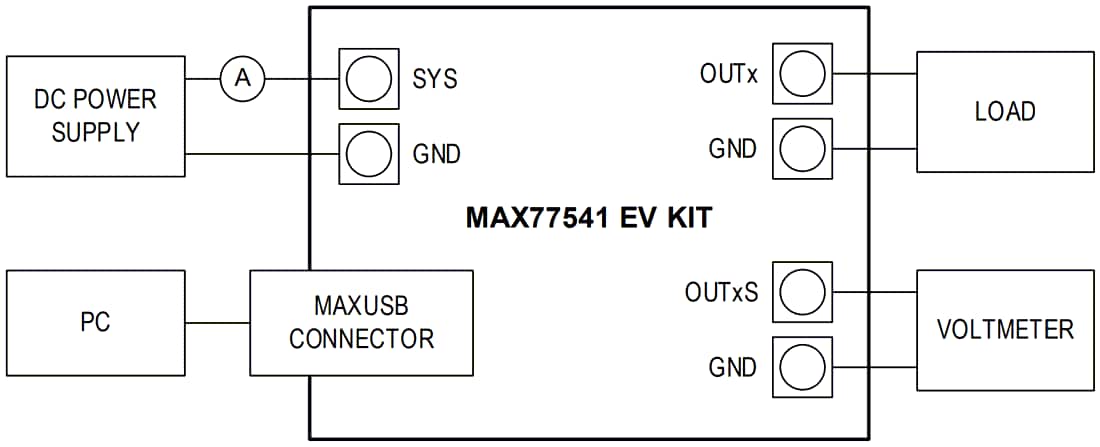

Das Analog Devices MAX77541EVKIT Wandler-Evaluierungskit ist eine vollständig bestückte und getestete Leiterplatte (PCB), die den konfigurierbaren Dualphasen-Abwärtsregler MAX77541 demonstriert. Das Board ist mit Testpunkten und Steckbrücken zum Testen aller Pins auf dem Bauteil ausgestattet. Drei Potentiometer ermöglichen es dem Benutzer, die SEL1-/SEL2-Konfigurationspins nach Belieben einzustellen. Sondensockel auf kritischen Knoten (VOUTx, LXx) ermöglichen präzise Messungen. Das Board wird mit Ersatzinduktivitäten (L3-L6) zum Testen von Wirkungsgrad/Leistungsmängeln geliefert. Der IC legt die Standard-Ausgangsspannungen über R13 und R14 fest, kann aber mit den Potentiometern oder über die I²C-Kommunikation geändert werden. Die grafische Benutzeroberfläche (GUI) von Analog Devices kann verwendet werden, indem ein Windows®-basierter PC mit J11 über ein MAXUSB_INTERFACE#-Bauelement verbunden wird.
