Maxim MAXREFDES88 Näherungssensor
-Referenzdesign

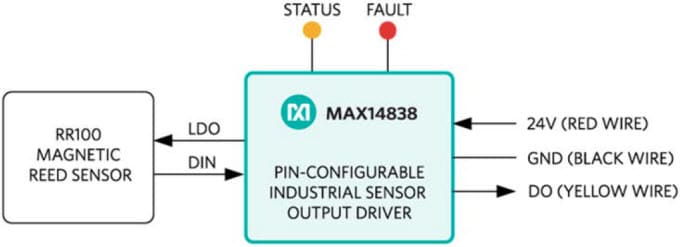

Das Maxim MAXREFDES88 Näherungssensor-Referenzdesign ist einer der weltweit kleinsten industriellen Näherungssensoren, der über einen vollständig binären, magnetischen Näherungssensor verfügt. Die Lösung umfasst einen RedRock™ RR100 magnetischen Reed-Sensor, der auf einem mikro-elektronischen-mechanischen System (MEMS) beruht und beinhaltet den MAX14838 industriellen Sensorausgangstreiber. Das Gerät kann ohne Änderungen der Stückliste auf PNP- oder NPN-Ausgänge als offen oder normalerweise geschlossen, konfiguriert werden. Die LEDs zeigen an, ob der Sensor geöffnet oder geschlossen ist und ein Fehler aufgetreten ist. Der Sensor wird bei herkömmlichen industriellen 24V betrieben, verfügt aber über die Möglichkeit des Betriebs von 7V bis 34V. Ein integrierter LDO stellt 5V zu anderen Teilen des Systems bereit. Das gesamte System hat einen Stromverbrauch von ungefähr 30mW. Dieser winzige Sensor kann fast überall eingesetzt werden und erweitert Ihre Möglichkeiten zur Abtastung in Steuerungs- und Automatisierungsanwendungen drastisch.
