Arduino ABX00143 Nano R4 Evaluierungsboard mit Stiftleisten

Das Nano R4 Development Board ABX00143 mit Stiftleisten von Arduino ist ein kompaktes und leistungsstarkes Development Board, das auf den Funktionen des Nano R4 ABX00142 basiert und zusätzlich über vorgelötete Stiftleisten verfügt, die ein einfaches Prototyping und Breadboard-Kompatibilität ermöglichen. Wie sein Gegenstück ohne Stiftleisten basiert das ABX00143 auf dem 32-Bit-Arm^® -Cortex-M4-Prozessor RA4M1 von Renesas und bietet ein verbessertes Betriebsverhalten, mehr Speicher und integriertes Wi-Fi^® über das ESP32-S3 Modul. Es enthält außerdem einen USB Type-C^® -Steckverbinder, eine integrierte RGB-LED und einen Qwiic-I²C-Steckverbinder für die nahtlose Integration mit Sensoren und Modulen. Das ABX00143 von Arduino ist ideal für Entwickler, die nach einer Plug-and-Play-Lösung suchen, die Hardwareverbindungen vereinfacht und gleichzeitig die vollen Fähigkeiten der Nano-R4-Plattform beibehält.

Merkmale

Prototyp auf UNO, Fertigung mit Nano – der Nano R4 basiert auf dem gleichen UNO R4 Mikrocontroller und ermöglicht eine einfache Übertragung von Code und Bibliotheken (geringfügige Anpassungen der Pinbelegung erforderlich), sodass Benutzer bequem Prototypen erstellen und nahtlos für die Fertigung skalieren können.
Platzsparendes Design – mit einer Größe von 4,3 cm x 1,7 cm ist der Formfaktor des Nano ideal für die Integration in kompakte und platzbeschränkte Applikationen
Mühelose Erweiterung – Erweitern Sie schnell die Fähigkeiten eines Projekts, indem Sie einfach eine große Auswahl von Sensoren und Aktoren mithilfe des integrierten QWIIC-Steckverbinders anschließen. Ein zusätzlicher I²C-Anschluss mit 5 V an den Pins A4 und A5 bietet weitere Anschlussmöglichkeiten

Das Board ist serienreif und für die nahtlose Integration in Produkte konzipiert. Es verfügt über zinnenförmige Pins und einseitige Bauelemente, die eine einfache Bestückung und Anpassung ermöglichen.
Programmierbare RGB-LED – Passen Sie die integrierte RGB-LED an, um verschiedene Betriebszustände anzuzeigen, wodurch das Debuggen und die Systemüberwachung intuitiver werden
Zertifizierungen für USA, Großbritannien, die EU, Kanada, Indien, Japan und Australien

Applikationen

Industrieautomatisierung
- Datenerfassung
- Vorausschauende Instandhaltung
- Prototyping
Hersteller und Hobbybastler
- Kompakte Bauteile
- Smart Homes
- Controller

Bildung
- Micropython lernen
- Interdisziplinäre Studentenprojekte
- Nachhaltigkeit und Green Tech

Technische Daten

Nano-Formfaktor
R7FA4M1AB3CFM MCU
256 kB Flash und 32 kB RAM
I/O-Spannungsschalter zwischen 3,3 V und 5 V
Pinbelegung
- Kompatibel mit anderem Zubehör für Nano-Boards
- CAN, DAC/Operationsverstärker und VBAT
- 14 x digital, 8 x analog, 6 x PWM
QWIIC- und USB Type-C^® -Steckverbinder
RGB-LED
Betriebsspannung: 5 V
Spannungsbereich: 6 V bis 21 V

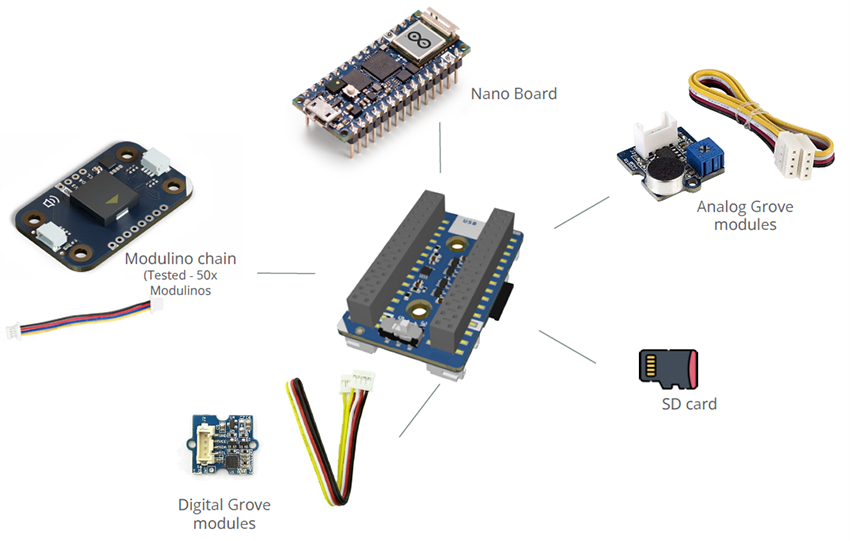

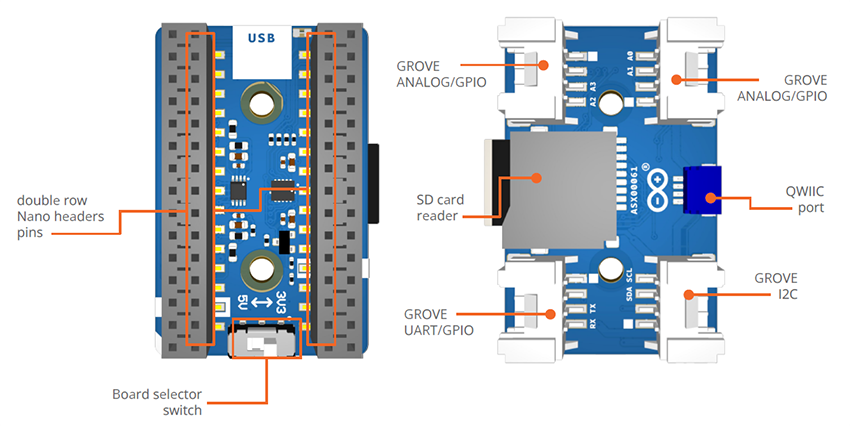

Schnittstellen
- 2 x GROVE analoge/digitale I/O
- GROVE I²C
- GROVE UART
- QWIIC I²C
- SD-Kartenleser
- Doppelte Buchsenleiste
1 x UART
1 x SPI
2 x I²C (5 V und freiliegende 3,3-V-Anschlüsse oder QWIIC)
Größe: 28 mm x 43 mm (2,8 cm x 4,3 cm)
