Broadcom AEDR-9930EL Reflektierende optische Dreikanal-Encoder
Der AEDR-9930EL reflektierende optische Dreikanal-Encoder von Broadcom bietet wählbare und programmierbare Optionen von digital differentiellen A-, B- und I-Ausgängen. Der digitale Encoder-Modus AEDR-9930EL bietet Zweikanal-Quadratur-Digitalausgänge (AB) und einen digitalen Indexausgang für den dritten Kanal.
Der AEDR-9930EL Encoder von Broadcom ist mit Schnittstellenausgängen für die meisten Signalverarbeitungsschaltungen TTL-kompatibel. Der AEDR-9930EL ermöglicht daher eine einfache Integration und flexible Gestaltung in bestehende Systeme.
Das Bauteil ist für den Betrieb über einen Temperaturbereich von -40 °C bis +115 °C ausgelegt und eignet sich hervorragend für kommerzielle, Industrie- und Automotive-Endapplikationen. Der Encoder enthält eine LED-Lichtquelle und eine Fotoerkennungsschaltung in einem 5,00 mm × 5,00 mm × 1,05 mm (LxBxH) Einzelgehäuse. Die kleine Größe des AEDR-9930EL ermöglicht den Einsatz in einer großen Auswahl von kommerziellen Miniatur-Applikationen, bei denen Größe und Platz das Hauptanliegen sind.
Merkmale
- Digitale Ausgangsoption mit drei differentiellen oder TTL-kompatiblen Kanälen; zwei digitale Quadraturausgänge (AB) zur Richtungserkennung und ein digitaler Index-Ausgang als dritter Kanal
- Großer Auswahlbereich mit eingebautem Interpolator mit 1x bis 10x, 12x, 14x, 15x, 16x, 18x, 20x, 25x, 32x, 50x, 64x, 80x, 100x, 128x, 256x 160x bis 512x und anderen vom Benutzer programmierbaren Interpolationsfaktoren
- SPI programmierbarer Interpolator von 1x bis 1024x
- Oberflächenmontierbares, unbedrahtetes Gehäuse von 5,0 mm × 5,0 mm × 1,05 mm (L x B x H)
- Betriebsspannung von 3,3 V- und 5,0 V-Versorgung
- Integrierte LED-Stromregelung
- Großer Betriebstemperaturbereich von -40 °C bis +115 °C
- Hohe Kodierungsauflösung von 397LPI (Leitungen pro Zoll) oder 15.63LPmm (Leitungen pro MM)
Applikationen
- Schrittmotoren mit geschlossenem Regelkreis
- Kleinmotoren und Betätiger
- Industriedrucker
- Robotik
- Kartenleser
- Schwenk-Neige-Zoom-Kameras (PTZ).
- Tragbare medizinische Geräte
- Optometrische Ausrüstung
- Lineare Stufen

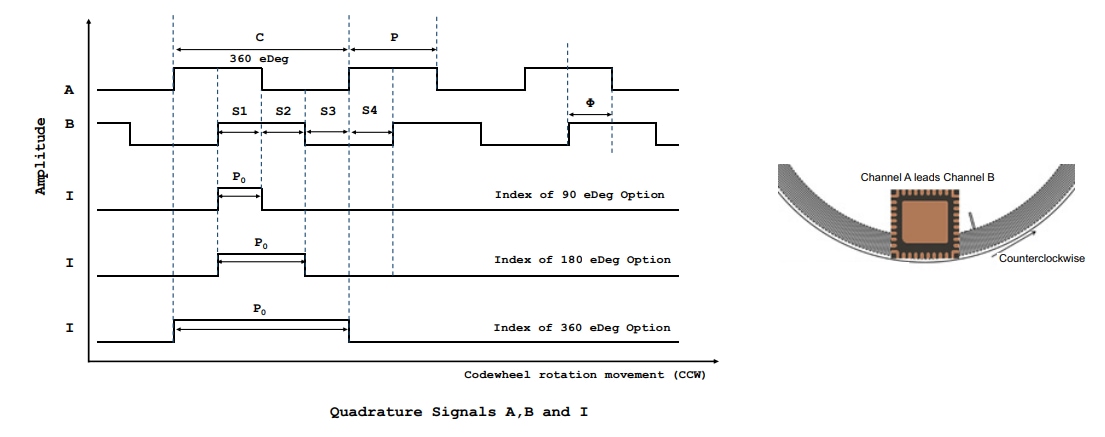

Ausgangswellenform
