Broadcom ASCB-RTF2 Dreifarbige PLCC-4-LED
Broadcom ASCB-RTF2 dreifarbige PLCC-4-LED ist eine LED mit hoher Helligkeit, die für Displays mit kleinem Pixelabstand optimiert ist. Die ASCB-RTF2 LED verfügt über ein schwarzes äußeres Erscheinungsbild mit diffusem Epoxid, um den Displaykontrast zu verbessern und gleichzeitig eine hohe Helligkeit aufrechtzuerhalten. Die ASCB-RTF2 LED verfügt über kurze Leitungen, um das Vergussverfahren zu erleichtern. Für einen einfachen automatisierten Bestückungsprozess sind die LEDs in einer EIA-konformen Gurtverpackung untergebracht.
Die ASCB-RTF2 dreifarbige PLCC-4-LED von Broadcom wird in einem kompakten 1,7 mm x 1,6 mm-Gehäuse angeboten.
Merkmale
- Vollständig schwarzes PLCC-4-Gehäuse
- Kurze Leitungen für ein besseres Vergussverfahren
- Kompatibel mit Reflow-Lötverfahren
- RoHS6-konform
Applikationen
- Displays mit kleinem Pixelabstand
- Video-Displays für den Außenbereich
Technische Daten
- Lichtstärke (typisch)
- Rot: 335 mcd
- Grün: 900 mcd
- Blau: 105 mcd
- Dominante Wellenlänge (typisch)
- Rot: 621 nm
- Grün: 524 nm
- Blau: 471 nm
- Spitzenwellenlänge
- Rot: 629 nm
- Grün: 519 nm
- Blau: 468 nm
- Sichtwinkel: 105°
- Spitzendurchlassstrom: 100 mA (max.)
- DC-Durchlassstrom
- Rot: 25 mA
- Grün: 20 mA
- Blau: 15 mA
- Verlustleistung
- Rot: 60 mW
- Grün: 66 mW
- Blau: 49,5 mW
- LED-Sperrschichttemperatur: +100 °C
- Betriebstemperaturbereich: -40 °C bis +85 °C
- 1,7 mm x 1,6 mm x 1,6 mm Gehäuse

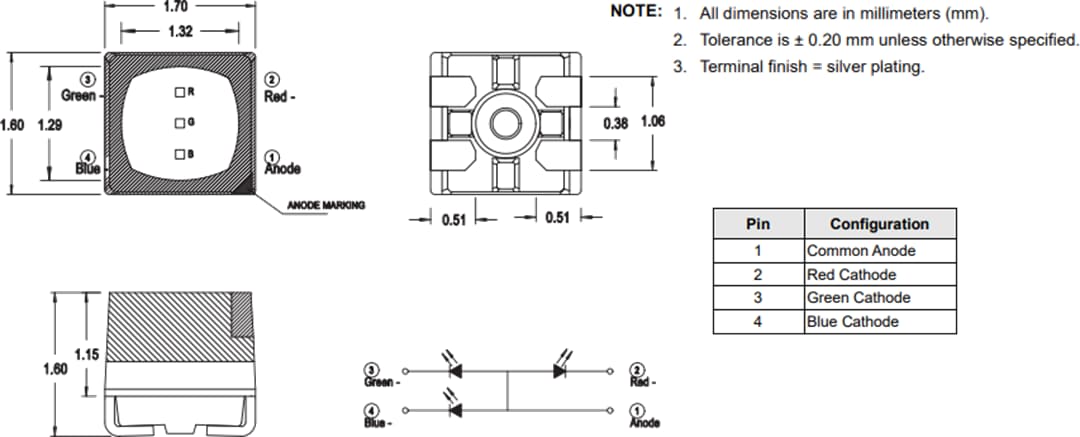

Gehäuseabmessungen
Applikationsinfos
