Broadcom Optokoppler

Die Optokoppler von Broadcom bieten eine zuverlässige Isolationslösung in Applikationen, wie z. B. Antriebe mit variabler Geschwindigkeit, Elektrofahrzeuge, Induktionskochfelder und Solarwechselrichter. Die Bauteile sind die bevorzugte Lösung für Isolierungen. Die Optokoppler von Broadcom verfügen über Isolationsverstärker-Produkte (iso-Ampere) mit höherer Leistungsfähigkeit und kleineren Gehäusen.

Die Optokoppler von Broadcom werden in industriellen Netzwerksystemen für zahllose Zwecke verwendet. Die Bauteile ermöglichen den Zusammenbetrieb von elektrischen Schaltungen und sehr unterschiedlichen Spannungspegeln und können gekoppelt werden, während sie elektrisch getrennt oder galvanisch getrennt bleiben. Darüber hinaus gewährleisten die Produkte eine fehlerfreie Datenübertragung, behalten die Datenintegrität bei und schützen vernetzte Ausrüstungen für Hochgeschwindigkeits-Feldbus-Kommunikationen.

Optokoppler werden in industriellen Kommunikationsapplikationen eingesetzt, einschließlich industrielle Eingangs-/Ausgangssysteme, Sensoren und Temperatursteuerungssysteme, Stromversorgungs- und Regelsysteme, Elektromotorsteuerungs- und Antriebssysteme, Messgeräte und medizinische Systeme.

Merkmale der Serie

Applikationen

Strom-/Spannungsmessung in AC- und Servomotorantrieben
Solar- und Windturbinen-Wechselrichter
Industrielle Prozesssteuerung
Datenerfassungssysteme

Signalisolierung der Schaltnetzteile
Analoge Universal-Signalisolierung
Universal-Wechselrichter

Optische Isolatorkonstruktion

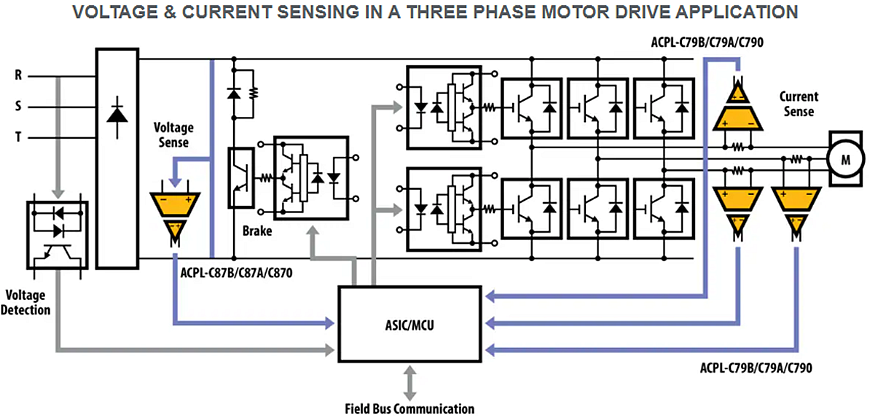

Applikations-Schaltungsdiagramm - Broadcom Optokoppler

Der Eingangsspannungsbereich und die Verlustleistung im Querwiderstand begrenzen den maximalen Strom. Mit einem Eingangsspannungsbereich von 200 mV können Ströme von 150 A einfach implementiert werden. Wenn jedoch hochmoderne Shunt-Widerstände und Wärmemanagement angewendet werden, sind Ströme von 500 A in Reichweite.
