Digi XBee® XR 920 Japan HF-Module

Die XBee^®XR 920 Japan HF-Module von Digi bieten sichere Langstrecken-Konnektivität in kompakten, vorzertifizierten Designs. Diese Module arbeiten im Frequenzbereich von 920,5 MHz bis 928,1 MHz, erfüllen die regulatorischen Standards und verfügen über eine integrierte Antenne für eine schnelle OEM-Bereitstellung ohne zusätzliche HF-Entwicklungskosten. Die XBee XR 920 Japan Module lassen sich einfach über Digi XBee Studio oder einfache AT-/API-Befehle konfigurieren und unterstützen Point-to-Point- und DigiMesh^®-Netzwerke mit Sichtverbindungen von bis zu 8,5 km. Die Frequenzagilität und ein industrieller Temperaturbereich von -40 °C bis +85 °C sorgen für eine zuverlässige Leistung in verrauschten, rauen Umgebungen.

Die XBee XR 920 Japan Module von Digi sind komplette Hardware- und Softwarelösungen und eignen sich ideal für Landwirtschaft, Energiewirtschaft und andere Anwendungen, die längere Kommunikationsentfernungen erfordern. Development Kits und Digi XBee Tools optimieren den gesamten Lebenszyklus des Internets der Dinge (IoT), von Evaluierung und Prototyping bis hin zur Bereitstellung und dem langfristigen Netzwerkmanagement.

Merkmale

Vollständig zertifiziert für den Einsatz im unlizenzierten 920-MHz-Band
HF-Modul basierend auf dem EFR32 Mikrocontroller von Silicon Labs
Das Design beinhaltet einen SAW-Filter für optimale Leistung in verrauschten HF-Umgebungen
256-Bit-AES-Verschlüsselung für sichere Datenkommunikation
Einfach konfigurierbar mit der benutzerfreundlichen XCTU^®-Software von Digi oder über die vereinfachten AT- oder API-Befehlssätze von Digi

Punkt-zu-Punkt-/Punkt-zu-Mehrpunkt-Netzwerktopologie, SX-Protokoll-kompatibel
DigiMesh Netzwerk-Topologie für Redundanz und Zuverlässigkeit
Konfiguration mit Digi XBee Studio beschleunigt die Markteinführungszeit
Digi XBee Tools zur Vereinfachung von Aufgaben und zur schnelleren Markteinführung
MIC-TELEC-zugelassen und RoHS-konform

Applikationen

Smart-Landwirtschaft
- Pflanzenüberwachung
- Bewässerungssysteme
- Verfolgung von Viehbestand
Industrielle Automatisierung
- Fernüberwachung
- Maschinensteuerung
- Prädiktive Wartung

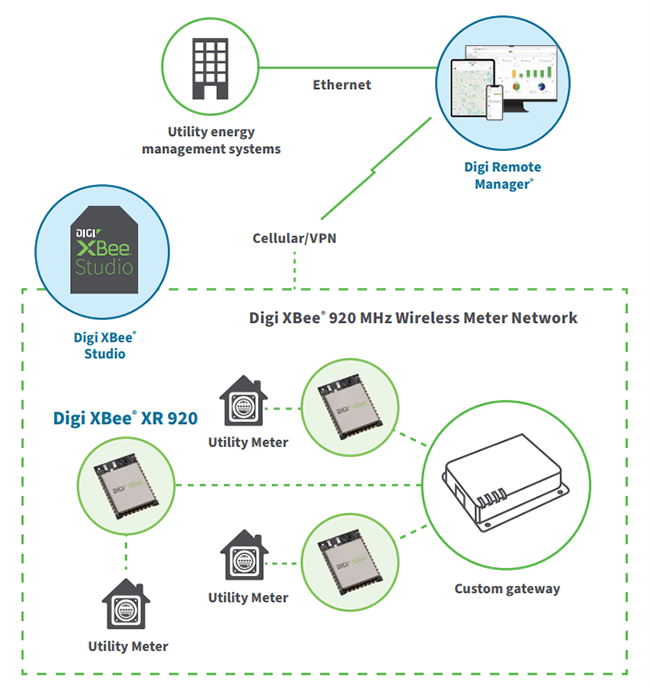

Intelligente Energie- und Versorgungsnetze
- Messgeräte
- Netzüberwachung
- Energiemanagementsysteme

Umgebungsüberwachung
- Wetterstationen
- Luftqualitätssensoren
- Wasserstandsüberwachung
Smart Cities und Infrastrukturen
- Straßenbeleuchtungssteuerung
- Verkehrsmanagement
- Öffentliche Sicherheitssysteme
Öl und Gas/Bergbau
IoT

Technische Daten

EFR32FG13P231F512 Transceiver bei 40 MHz
920,5 MHz bis 928,1 MHz Frequenzbandbereich
Formfaktoren Mikromontage (MMT), Oberflächenmontage (SMT) und Durchsteckmontage (TH)
Antennenoptionen
- U.FL-Steckverbinder oder HF-Pad für MMT und SMD
- SMA- oder U.FL-Steckverbinder für TH
HF-Datenrate
- 10 kBit/s niedrige Datenrate
- 110 kBit/s hohe Datenrate
Bis zu 921,6 KBit/s UART-Datenrate
Bis zu 5 Mbps SPI-Datenrate
Sichtverbindung
- Bis zu 8,5 km (5 Meilen) auf dem Land
- Bis zu 1,5 km (1 Meile) in der Stadt
Bis zu 70 m (230 ft) in Innenräumen
ERP-Übertragungsleistung bis zu 13 dBm
Empfindlichkeit des Empfängers
- -113 dBm niedrige Datenrate
- -108 dBm hohe Datenrate
Empfängerblockierung unter 900 MHz und über 930 MHz, >70 dB

15x digitaler I/O
38x verfügbare Kanalfrequenzen
4x 10-Bit-Analog-Digital-Wandler(ADC)-Eingänge
2,1 V_DC bis 3,6 V_DC Versorgungsspannungsbereich, 3,3 V_DC typisch
79 mA Sendestrom
28 mA Empfangsstrom
1,2 µA Ruhestrom
-40 °C bis +85 °C (-40 °F bis +185 °F) Betriebstemperaturbereich
Gewicht:
- 1,2 Gramm (0,042 oz) für MMT-Typ
- 3,0 Gramm (0,106 oz) für SMT
- 3,1 Gramm (0,109 oz) für TH
Abmessungen
- 13 mm x 19 mm x 2 mm (0,533" x 0,76" x 0,087") für MMT
- 21,99 mm x 34 mm x 3,05 mm (0,866" x 1,33" x 0,120") für SMT
- 24,38 mm x 27,61 mm (0,960" x 1,087") für TH
