Diodes Incorporated AP64200 Abwärtswandler
Der Diodes Incorporated AP64200 Abwärtswandler bietet einen großen Eingangsspannungsbereich von 3,8 V bis 40 V in einem SO-8EP-(Standard)-Gehäuse. Der AP64200 integriert einen 150-mΩ-High-Side-Leistungs-MOSFET und einen 80-mΩ-Low-Side-Leistungs-MOSFET vollständig, um eine DC/DC-Abwärtswandlung mit hohem Wirkungsgrad zu bieten. Das AP64200 Bauteil kann einfach verwendet werden, indem die Anzahl externer Komponenten aufgrund der Übernahme einer Spitzenstrommodussteuerung reduziert wird.
Das Design des AP64200 Abwärtswandlers von Diodes Inc ist für die Reduzierung von elektromagnetischen Störungen (EMI) optimiert.
Der AP64200 Wandler verfügt über ein proprietäres Gate-Treiber-Schema, um Schaltknoten-Überschwingungen zu widerstehen, ohne die Einschalt- und Ausschaltzeiten des MOSFETS zu beeinträchtigen, wodurch das abgestrahlte Hochfrequenz-EMI-Rauschen, das durch die MOSFET-Schaltung ausgelöst wird, reduziert wird. Darüber hinaus verfügt der AP64200 über eine Frequenzspreizung (FSS) mit einem Schaltfrequenz-Jitter von ±6 %, der die EMI reduziert, indem die emittierte Energie für einen längeren Zeitraum in einer beliebigen Frequenz verbleibt.
Merkmale
- 3,8 V bis 40 V VIN
- Ausgangsspannung (VOUT): 0,8 V bis VIN
- Dauerausgangsstrom: 2 A
- Referenzspannung: 0,8 V ±1 %
- Niedriger Ruhestrom von 25 µA (Impulsfrequenzmodulation)
- Anpassbare Schaltfrequenz: 100 kHz bis 2,2 MHz
- Externe Taktsynchronisierung: 100 kHz bis 2,2 MHz
- Wirkungsgrad von bis zu 88 % bei Leichtlast von 5 mA
- Proprietäres Gate-Treiberdesign für beste EMI-Reduzierung
- Frequenzspreizung (FSS) zur Reduzierung von EMI
- Low-Dropout-Modus (LDO)
- Präzisionsfreigabe mit Schwellenwert zur Anpassung von UVLO
- Schutzschaltung
- Unterspannungssperre (UVLO)
- Ausgangsüberspannungsschutz (OVP)
- Zyklus-für-Zyklus-Spitzenstrombegrenzung
- Thermische Abschaltung
- Vollständig RoHS-konform und bleifrei
- Halogen- und antimonfrei
Applikationen
- Verteilte Bus-Stromversorgungen
- Elektrowerkzeuge und Laserdrucker
- Weißware und kleine Haushaltsgeräte
- Home-Audiosysteme
- Netzwerksysteme
- Unterhaltungselektronik
- Universal-Punktlast

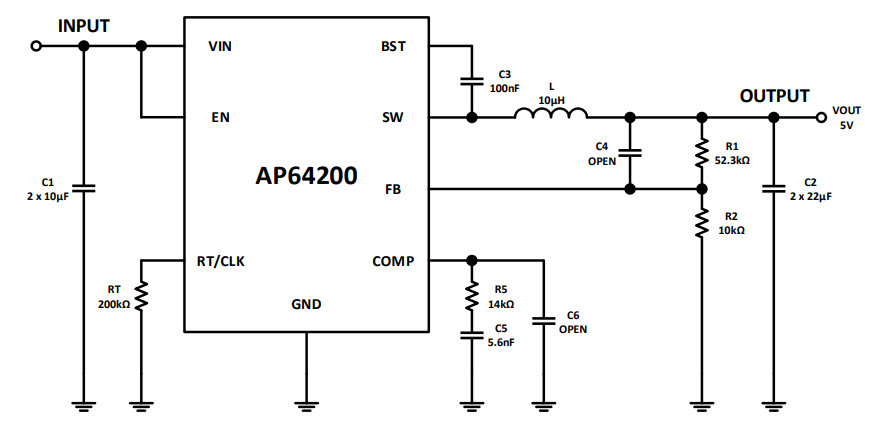

Typische Applikations-Schaltung
Veröffentlichungsdatum: 2021-05-07
| Aktualisiert: 2022-03-11
