Diodes Incorporated DML3009LDC Intelligenter Lastschalter

Diodes Incorporated DML3009LDC intelligenter Lastschalter wurde für eine effiziente Energie-Domain-Schaltung mit Einschaltstrombegrenzung über Soft-Start entwickelt. Dieser DML3009LDC Lastschalter bietet integrierte Kontrollfunktionen mit extrem niedrigen On-Widerstand, Systemschutz und Überwachung über Power-Good-Signale und Fehlerschutz. Der DML3009LDC Schalter verfügt verfügt über einen erweiterten Controller mit Ladungspumpe, Soft-Start über gesteuerte Anstiegsrate, einstellbare Anstiegsraten-Steuerung, niedrigen Standby-Strom und Lastablass. Zu den typischen Applikationen gehören tragbare Elektronik, Set-Top-Boxen, Server, Hot-Swap-Geräte, Kabelmodems, Motorsteuerung und Notebooks.

Featuring a chip-on-chip design with an ultra-low RON N-channel power MOSFET, the switches provide high power density within an ultra-compact footprint. An underside heat pad enhances thermal efficiency, ensuring reliable operation. Power consumption is minimized with a typical on-state current of less than 150μA and 0.1μA in standby mode.

Merkmale

  • Erweiterter Controller mit Ladungspumpe
  • Integrierter N-Kanal-MOSFET mit extrem niedrigem RON
  • Soft-Start über gesteuerte Anstiegsrate
  • Anpassbare Anstiegsraten-Steuerung
  • Eingangsspannungsbereich: 0,5 V bis 13,5 V
  • Power-Good-Signal
  • Thermischer Shutdown
  • VIN-Unterspannungssperre (UVLO)
  • Kurzschlussschutz (SCP)
  • Extrem geringer Standby-Strom
  • Geringe Ableitung

Applikationen

  • Tragbare Elektronik und Systeme
  • Notebooks und Tablet-Computer
  • Eintrittspunkt
  • Gebäudeautomation
  • Kabelmodems
  • Display und Beschilderung
  • xDSL-Modems
  • Intelligentes Stromnetz und Energie
  • Motherboards
  • Set-Top-Boxen, Server und Gateways
  • Hot-Swap-Geräte und Peripherie-Anschlüsse

Technische Daten

  • Input voltage ranges
    • 0.5V to 20V for DML3008LFDS, DML3010ALFDS, DML3011ALFDS, and DML3012LDC
    • 0.5V to 13.5V for DML3006LFDS and DML3009LDC
  • 10.5A to 15A current range
  • 4.8mΩ to 8.6mΩ typical drain-source on resistance range
  • 130µs to 370µs typical output turn-on delay range

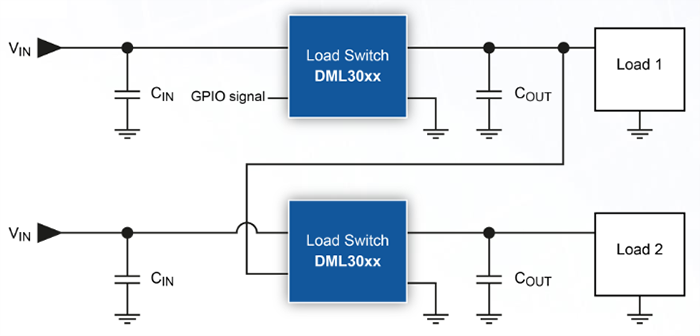

Typical Application

Diodes Incorporated DML3009LDC Intelligenter Lastschalter
