Diodes Incorporated PI3EQX1002E und PI3EQX1004E USB3.1 Gen-2-ReDrivers™
Diodes Incorporated PI3EQX1002E und PI3EQX1004E USB3.1 Gen-2-ReDrivers™ sind stromsparende leistungsstarke lineare ReDrivers mit einem Anschluss oder zwei Anschlüssen. Die PI3EQX1002E und PI3EQX1004E von Diodes Incorporated sind für das USB 3.1-Protokoll ausgelegt. Zur Optimierung der Leistung bieten die Bauteile eine programmierbare Entzerrung, Schwingung und flache Gain. Die Bauteile unterstützen zwei 100-Ω-Differential-CML-Daten-I/Os zwischen dem Protokoll-ASIC zu einem Schalter-Fabric über Kabel oder zur Erweiterung der Signale über andere entfernte Datenpfade auf der Plattform des Benutzers.
Merkmale
- Serieller Link von 5 GBit/s und 10 GBit/s mit linearem Equalizer
- USB 3.1- und USB 3.0-kompatibel
- Volle Konformität mit USB-3.1-Super-Speed-Standard
- Zwei und vier Differential-Signalpaare von 10 GBit/s
- Pin-einstellbare Empfängerentzerrung
- Pin-einstellbare lineare Ausgangsschwingung
- Pin-einstellbare flache Gain
- Differential-CML-I/Os von 100 Ω
- Automatische Empfängererkennung
- Automatischer „Einschlaf“-Modus für das adaptive Leistungsmanagement
- Versorgungsspannung: 3,3 V
- Patentierte Technologie
- Bleifrei und RoHS-konform
- Halogen- und antimonfreies umweltfreundliches Bauteil
- Gehäuse: 24-Pin-TQFN von 2,5 mm x 2,5 mm (ZR24) und 34-Pin-UQFN von 2,5 mm x 4,5 mm

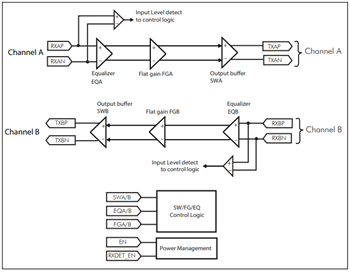

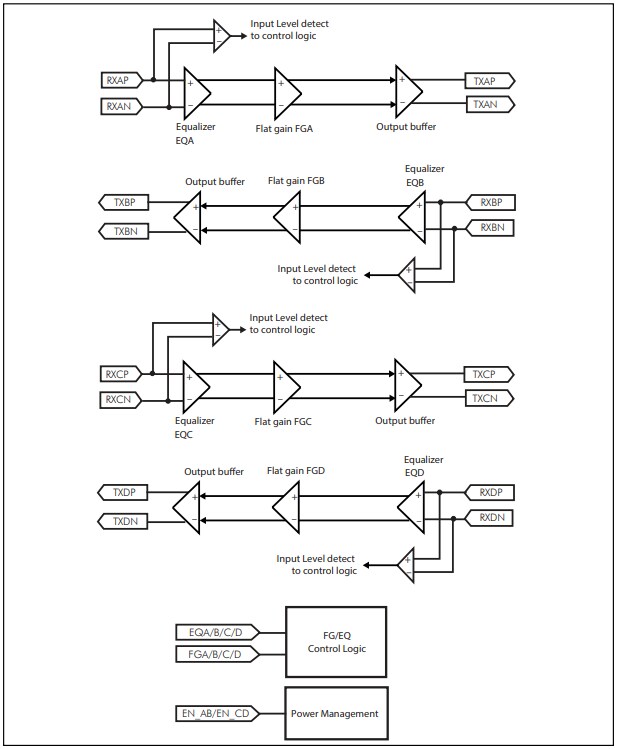

Blockdiagramme
