Diodes Incorporated AP22654/AP22655 einstellbare Präzisionsschalter
Die einstellbaren Präzisions-Strombegrenzungs-Leistungsschalter AP22654/AP22655 von Diodes Incorporated sind für Präzisions-Strombegrenzungs-Applikationen optimiert. Die Bauteile liefern bis zu 3,1A Dauerlaststrom bei starker Belastung/Kurzschluss. Die AP22654/AP22655 verfügen über einen Pin-gebundenen Strombegrenzungs-Schwellenwert von 400mA bis 3500mA (typisch), über einen externen Widerstand.Merkmale
- Maximaler Laststrom bis zu 3100 mA
- Präzise einstellbare Strombegrenzung, 400 mA bis 3500 mA
- ±12 % genau einstellbare Strombegrenzung, 1,0 A mit RLIM = 6,8 kΩ
- Konstantstrom während Überstrom
- Schnelle Kurzschlussreaktionszeit von 5µs (typisch)
- Rückstromsperre während der Abschaltung und Rückstrombegrenzung im aktivierten Zustand
- Betriebsbereich von 3.0 V bis 5.5 V
- Integrierter Sanftanlauf mit typischer Anstiegszeit von 1,0 ms
- Überstrom-, Ausgangsrückstrom/-spannung- und thermischer Schutz
- Fehlermeldung (DEFEKT) mit Ausblendzeit
- ESD-Schutz von 2 kV HBM, 500 V CDM
- Aktiv niedrig (AP22654) oder aktiv hoch (AP22655) aktiviert
- TSOT26-Gehäuse (Typ A1) in umweltfreundlicher Formkomponente (ohne Br, Sb) erhältlich
- 15 kV ESD-Schutz gemäß IEC 61000-4-2 (mit ext. Kapazität)
- UL-anerkannt, Dateinummer E322375, Vol. 1
- IEC62368-1 CB-Zertifizierung
- Vollständig RoHs-konform und bleifrei
- Halogen- und antimonfreies, umweltfreundliches Bauelement
Applikationen
- Set-Top-Boxen
- LCD-Fernseher und Monitore
- Wohngebäude-Gateways
- Laptops, Desktops und Server
- E-Reader, Drucker, Docking-Stationen und Hubs

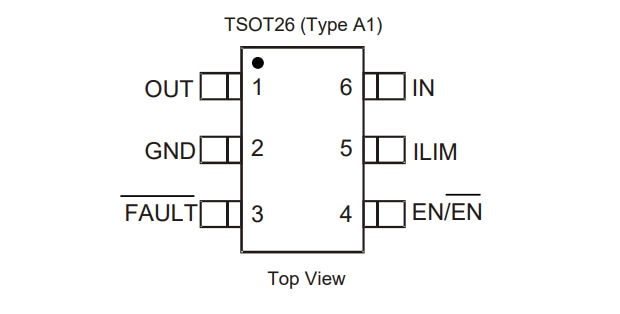

Pin-Belegungen

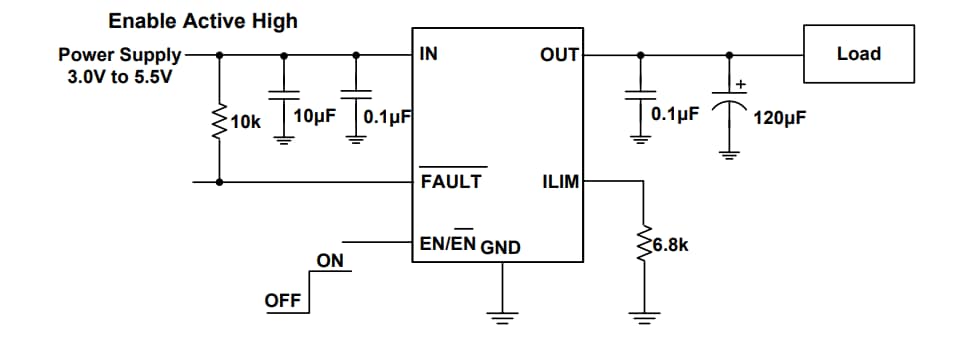

Typische Applikations-Schaltung

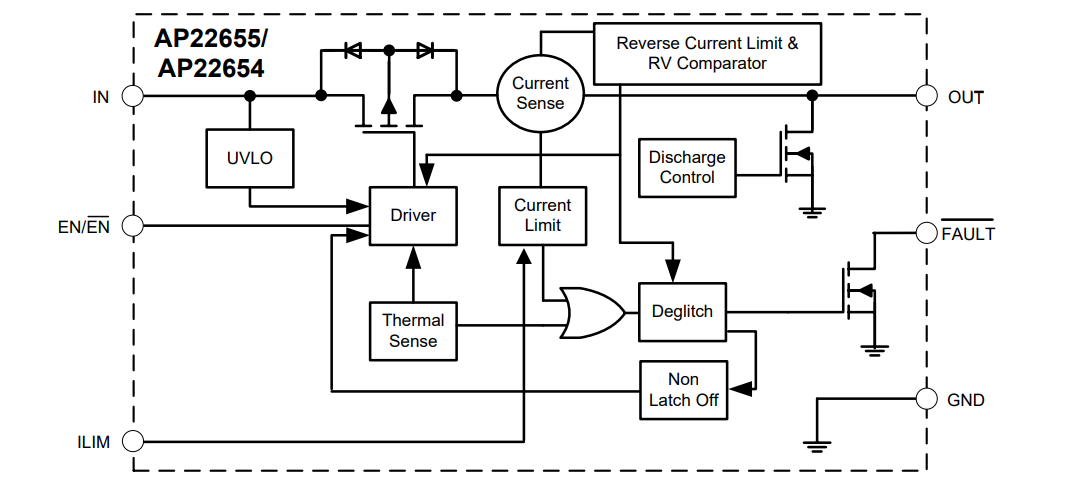

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2023-03-28
| Aktualisiert: 2023-04-18
