Diodes Incorporated APK43070Q Synchroner Einzelchip-Abwärtsregler

Der synchrone Einzelchip-Abwärtsregler (SBC) APK43070Q von Diodes Incorporated ist mit einem USB Typ‑C® Power-Delivery (PD3.1) Quellen-Controller integriert. Dies unterstützt sowohl den Standard-Leistungsbereich (SPR)/dieprogrammierbare Stromversorgung (PPS) bis zu 21 V als auch den erweiterten Leistungsbereich (EPR)/einstellbare Spannungsversorgung (AVS) bis zu 28 V. Der APK43070Q SBC kombiniert einen Konstantfrequenz-Abwärtsregler mit hohem Wirkungsgrad und integrierten Treibern für externe n-MOSFETs, wodurch ein optimiertes Betriebsverhalten in Designs mit mittlerer bis hoher Leistung ermöglicht wird. Der APK43070Q Regler integriert die SBC und PD3.1 Decoderfunktionen und ermöglicht so einen geringen Footprint und eine reduzierte PCB-Größe für Applikationen mit hoher Leistungsdichte. Dieser APK43070Q SBC umfasst die I 2-C Kommunikation und mehrfache Anschlussadressierung (bis zu 8 Anschlüsse), was eine intelligente Leistungsverteilung ohne externen Mikrocontroller ermöglicht. Der APK43070Q SBC ist AEC‑Q100-qualifiziert und für zuverlässiges USB-PD-Laden in Fahrzeugstromsystemen optimiert.

Merkmale

  • Gemäß AEC-Q100 für Fahrzeuganwendungen zugelassen
  • Synchroner Einzelchip-Abwärtsregler mit Typ-C PD3.1 Quellenregler
  • Unterstützt USB PD3.1 EPR/AVS bis zu 28 V und SPR/PPS bis zu 21 V
  • Die Betriebsschaltfrequenz ist über GPIO3 konfigurierbar in 125 kHz/250 kHz/400 kHz.
  • Unterstützung der Stromverteilung über I2C
  • Unterstützung eines hohen PWM-Tastverhältnisses bis zu 95 % bei 125 kHz / 90 % bei400 kHz
  • Eingangsspannungsbereich von 4 V bis 36 V
  • Unterstützt den Bypass-Modus zur Verbesserung des Wirkungsgrades der Ausgangsleistung
  • Frequenz-Dithering zur EMI-Unterdrückung
  • Unterstützt Legacy BC1.2 und QC3.0/4/4+/5.0
  • Unterstützt externen OTP über TS-Pin
  • -40 °C bis 125 °C Betriebstemperaturbereich
  • Unterstützt die I 2C-basierte Topologie bis zu 8 Anschlüsse ohne externe MCU
  • Unterstützt I 2C-Adressen bis 8 Anschlüsse, die über GPIO1 zugeordnet werden
  • Unterstützt PDO-Profile, die durch GPIO2 ausgewählt wurden
  • Unterstützt extrem niedrigen Standby-Stromverbrauch (<180 μa)="" mit="">
  • Unterstützt umfassende Schutzmechanismen:
    • Überspannungsschutz (OVP)
    • Unterspannungsschutz (UVP)
    • Elektrische Sicherung
    • Überhitzungsschutz (OTP)
    • Feuchtigkeitserkennung des Steckverbinders mit automatischer Wiederherstellung
  • V BUSKurzschlussschutz auf CC1/CC2 und DP/DN-Pins bis zu 30 V
  • Vollständig RoHS-konform und völlig bleifrei
  • Halogen- und Antimon-freies „grünes“ Gerät

Applikationen

  • USB PD-Laden für Typ-C-Anschlüsse in Fahrzeug-Batteriesystemen bis zu 24 V
  • USB PD-Ladefunktion für einzelne und mehrere Type-C-Anschlüsse in Fahrzeugen

Blockdiagramm

Blockdiagramm - Diodes Incorporated APK43070Q Synchroner Einzelchip-Abwärtsregler

Typische Applikations-Schaltung

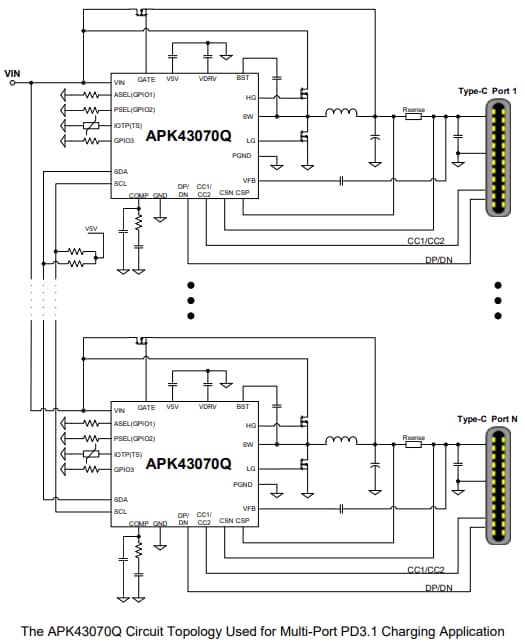

Applikations-Schaltungsdiagramm - Diodes Incorporated APK43070Q Synchroner Einzelchip-Abwärtsregler
