Diodes Incorporated APR3492 Zweikanal-MOSFET-Treiber
Der Zweikanal-MOSFET-Treiber APR3492 von Diodes Incorporated ist ein sekundärseitiger MOSFET-Treiber für die Synchrongleichrichtung in LLC-Resonanzwandlern. Der in einem SO-8-Gehäuse (Standard) untergebrachte APR3492 unterstützt die Ansteuerung sowohl von High-Side- als auch von Low-Side-nKanal-MOSFETs. Der Treiber umfasst eine Durchlassspannungsregelung während der Einschaltzeit des Kanals, um die Ausschaltgeschwindigkeit zu beschleunigen. Das Bauteil hat außerdem eine Austastregelung zur Abschaltung, um eine Querleitung zwischen den beiden Kanälen zu verhindern.
Der Diodes Inc APR3492 bietet einen Leichtlastmodus (LL), in dem das Gerät die Treibersignale sperrt und einen niedrigen Ruhestrom aufweist. Ein externer Widerstand kann die Eingangsschwelle des LL-Modus anpassen. Der APR3492 minimiert Ein-/Ausschaltverzögerungen durch eine intelligente Steuerungstopologie. Diese Technologien helfen dem Stromsystem, einen hohen Wirkungsgrad zu erreichen.
Der APR3492 Treiber kann im kontinuierlichen Leitungsmodus (CCM), im kritischen Leitungsmodus (CrCM) und im diskontinuierlichen Leitungsmodus (DCM) mit schneller Ausschaltung verwendet werden.
Merkmale
- Unterstützt die LLC-Synchrongleichrichtung mit dem CCM/DCM/CrCM-Betriebsmodus
- Intelligente Steuerung zur Minimierung der Ausschaltverzögerung
- Niedriger Ruhestrom im Leichtlastmodus
- Austastregelung zur Abschaltung zur Vermeidung von Querleitung
- Unterstützt High-Side- und Low-Side-Applikationen
- Wenige externe Komponenten
- SO-8-Gehäuse (Standard)
- Vollständig RoHS-konform und vollständig bleifrei
- Halogen- und antimonfreies, umweltfreundliches Bauteil
Applikationen
- Server- und PC-Leistung
- AC/DC-Adapter
- LCD-/LED-Fernseher
- Alle SMPS mit hohen Effizienzanforderungen
Technische Daten
- Betriebsversorgungsspannung von 4,2 V bis 51 V
- Versorgungsspannung (VCC-Pin)
- Maximaler Betriebsstrom von 20 mA
- Maximaler Ruhestrom von 6 mA
- Maximaler Abschaltstrom von 200 μA
- Maximaler Strom im Leichtlastmodus von 225 μA
- Spannungsbereich beim Starten von 3,7 V bis 4,2 V
- UVLO-Hysteresebereich von 0,13 V bis 0,24 V
- Drain-Erkennung (DRAIN1/2-Pin)
- Typische Schwellenspannung beim Einschalten von DRISR vo -200 mV
- DRISR-Regelspannungsbereich von -62 mV bis -28 mV
- Schwellenspannungsbereich beim Ausschalten von DRISR von 10 mV bis 50 mV
- Gate-Treiber (DRISP1/2-Pin)
- Maximale Treiberspannung im unteren Bereich von 0,1 V
- Maximale Treiberspannung im oberen Bereich von 7,5 V bis 13 V
- Maximaler Treiberquellstrom von 0,5 A (typisch)
- Maximaler Ansteuerungs-Pull-Low-Widerstand von 1,5 Ω
- Maximale Einschaltverzögerungszeit von 150 ns
- Maximale Ausbreitungsverzögerungszeit beim Ausschalten von 90 ns
- Minimale On-Zeit von 1,1 μs (typisch)
- Typische Ausblendzeit zur Abschaltung von 0,4 µs
- Abschnitt für den Leichtlastmodus (LL-Pin)
- Schwellenwertbereich für den Eingang von 1,7 μs bis 3 μs
- Schwellenwertbereich für den Ausgang von 2,15 μs bis 3,45 μs
- Verzögerungszeitbereich von 0,5 ms bis 1,5 ms
- Maximaler Leistungsverlust von 0,6 W bei +25 °C
- Übertemperaturschutz
- Typische Abschaltsperrschicht-Betriebstemperatur von +150 °C
- Typische Temperaturhysterese von +10 °C
- Gewicht von ca. 0,076 g
- Mattverzinnte Leitungen, lötbar gemäß JESD22-B102
- -40 °C bis +85 °C Betriebstemperaturbereich
- Maximale Sperrschicht-Betriebstemperatur von +150 °C
- Maximale Lötzinntemperatur von +300 °C, 10 s
- Feuchteempfindlichkeit (MSL) 3 gemäß JESD22-A113
- Wärme-
- Thermischer Widerstand (Verbindung zur Umgebung) von 106,22 °C/W
- Thermischer Widerstand (Verbindung zum Gehäuse, Oberseite) von 34,06 °C/W
- Thermischer Widerstand (Verbindung zum Board) von 46,47 °C/W
- Charakterisierungsparameter (Verbindung zur Oberseite) von 2,34 °C/W
- Charakterisierungsparameter (Verbindung zum Board) von 45,44 °C/W
- Thermischer Widerstand (Verbindung zum Gehäuse, Unterseite) von 48,03 °C/W
- Maximale ESD-Bewertungen
- 5.000 V Human-Body-Modell (HBM)
- 1000 V CDM (Charged Device Model)
Ressourcen

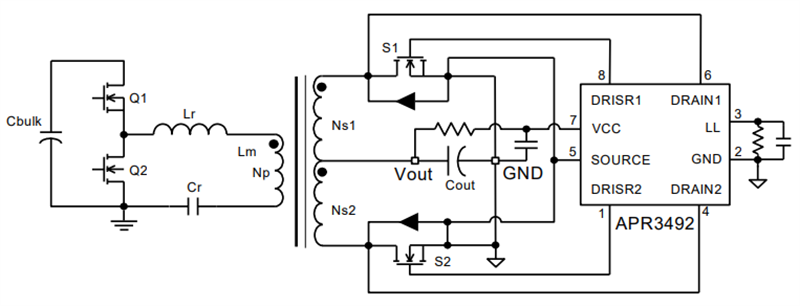

Typische Applikationsschaltung

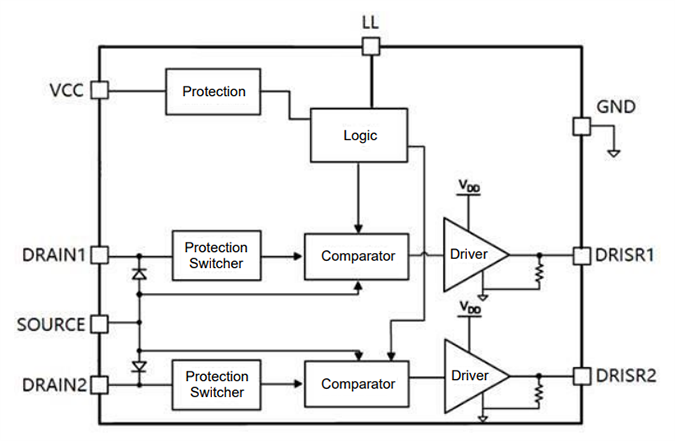

Funktionales Blockdiagramm
