Diodes Incorporated PI3DPX1225AZLBEX redriver

Diodes Incorporated PI3DPX1225AZLBEX Redriver ist der USB Type-C® DP-Alt DP 2.1 UHBR13.5/USB 3.2 Gen 2 6:4-Linear-Redriver, der eine DP-Link-Training transparent für quellseitige Applikation unterstützt. Dieser Redriver verfügt über eine programmierbare Entzerrung, Ausgangsschwingung und Gain über I2C zur Optimierung des Leistung zusammen mit nicht‐blockierendem Ultra‐linearem Redriving mit niedriger Latenz für eine überlegene Jitter-Leistung. Der PI3DPX1225AZLBEX Redriver ist mit den Industriestandards VESA DP Alt 2.1, UHBR13.5, DP 1.4 und USB 3.2 Gen 2 kompatibel. Dieser Redriver unterstützt flexibles Typ-C-Switching mit Erkennung der Ausrichtung und arbeitet mit einer einzigen 3,3-V-Versorgungsspannung in einem kompakten 40-Pin-WQFN-Gehäuse. Typische Applikationen sind Gaming-Notebooks und Edge-Computer, bei denen eine hohe Geschwindigkeit und Signalqualität von DisplayPort und USB über längere Kanäle von entscheidender Bedeutung ist.

Merkmale

  • Flexible DP 2.1 UHBR13.5/USB 3.2 Gen 2 Typ-C-Umschaltung für DP-Alt-Ausgang
  • Verzögerungsfreier DisplayPort-ReDriver für die Steuerung variabler Video-Bildraten
  • DP 1.4 (8,1 Gbit/s), DP 2.1 UHBR10 (10 Gbit/s), UHBR13.5 (13,5 Gbit/s) und USB 3.2 Gen 2 (10 Gbit/s) Standardkonform
  • Empfängerentzerrung flache Gain- und -1-dB-Kompressionsausgänge für jeden DP/USB-Modus.
  • Blockierungsfreie ultralineare Weiterleitung mit geringer Latenz und Unterstützung für transparentes DisplayPort-Link-Training
  • Integrierte Steuerlogik für das Ein- und Ausstecken von Type-C-Steckern sowie für normale und gedrehte Ausrichtungen im I2-Programmiermodus
  • Slave-I2C-Modusgeschwindigkeit von bis zu 1 MHz
  • 3,3 V Einzelstromversorgung
  • 40-Pin, 4 mm x 6 mm, WQFN (ZLB)-Gehäuse
  • Vollständig RoHS-konform und völlig bleifrei
  • Halogen- und antimonfrei. „Grünes“ Gerät
  • Für Fahrzeuganwendungen, die eine spezifische Änderungskontrolle erfordern, d. h. für Teile, die nach AEC-Q100/101/104/200 qualifiziert, PPAP-fähig und in IATF-16949-zertifizierten Anlagen hergestellt sind.

Applikationen

  • Gaming-Notebooks
  • Edge Computing

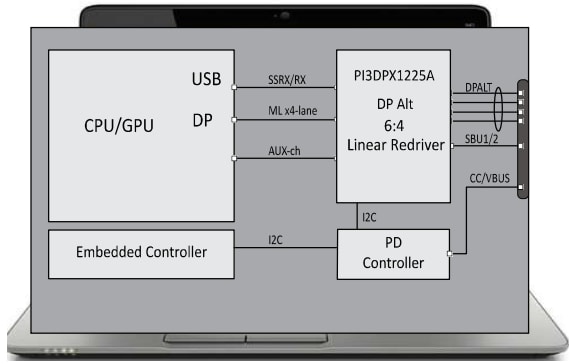

Gaming-Notebook – Applikationsdiagramm

Applikations-Schaltungsdiagramm - Diodes Incorporated PI3DPX1225AZLBEX redriver
